เกี่ยวกับ TECircuit
พบ:TECircuit ได้ดําเนินการมาตั้งแต่2004.
สถานที่:ผู้ให้บริการด้านการผลิตอิเล็กทรอนิกส์ (EMS) ที่ตั้งอยู่ที่เชนเจ่น ประเทศจีน
รายการ:PCB EMS ที่สามารถปรับแต่งได้ข้อเสนอจํานวนมากจุดหยุดเดียวบริการร้านค้า
บริการ: บอร์ดวงจรพิมพ์ (PCB) และการประกอบพานวงจรพิมพ์PCBA), แผ่นวงจรพิมพ์ยืดหยุ่นFPC), ส่วนประกอบ การจัดหา,การสร้างกล่อง การทดสอบ
การประกันคุณภาพ:UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949 และสอดคล้องกับ ROHS และ REACH
ภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตารางเมตร พนักงาน: 930+ พลังงานผลิตรายเดือน: 100,000 m2

TECอัตราความสามารถของวงจร
1. การพัฒนาแผนและการวางแผน PCB ((สิ่งที่เราใช้คือ Protel, PADS)
2การผลิต PCB จาก 1-40 ชั้น (ด้านเดียว, ด้านคู่, หลายชั้น, บอร์ด HDI, บอร์ดฝังและบลิดฮอลล์ฯลฯ)
3. การจัดซื้อและบริหารวัสดุ
4. รูปแบบและ NPI (การนําเสนอสินค้าใหม่)
5. PCBA (SMD การจัดตั้งรวม 0402,QFP,QFN,BGA ฯลฯ) และผ่านการประกอบรู,การทดสอบในวงจรและการทดสอบการทํางาน)
6. IC การโปรแกรมล่วงหน้าและการตรวจสอบฟังก์ชันและการทดสอบเผาไหม้
7. การประกอบหน่วยที่ครบถ้วน (อาคารกล่องรวมพลาสติก, สกรีน, กล่องโลหะ, ผนัง, สายโค้ล, สายไฟฟ้าประกอบ เป็นต้น)
8. การเคลือบสิ่งแวดล้อม
9.วิศวกรรมรวมถึงส่วนประกอบที่หมดอายุการใช้งาน, แทนส่วนประกอบที่หมดอายุและสนับสนุนการออกแบบสําหรับวงจร, โลหะและพลาสติก

FAQ

คําถามที่ 1: อะไรคือสิ่งที่จําเป็นสําหรับข้อเสนอราคา?
คําตอบ:
PCB: QTY, Gerber file และความต้องการทางเทคนิค ((วัสดุ/การบํารุงผิว / ความหนาของทองแดง/ความหนาของแผ่น,...)
PCBA: ข้อมูล PCB, BOM, ((เอกสารการทดสอบ...)

Q2: คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
คําตอบ:
ไฟล์ PCB Gerber
รายการ BOM สําหรับ PCB
วิธีการทดสอบสําหรับ PCBA

Q3: ไฟล์ของฉันปลอดภัยไหม?
คําตอบ:
เอกสารของคุณถูกเก็บไว้อย่างปลอดภัย เราปกป้อง IP ของลูกค้าของเราตลอดกระบวนการ เอกสารจากลูกค้าทั้งหมดไม่เคยถูกแบ่งปันกับบุคคลที่ 3

Q4: วิธีการจัดส่งคืออะไร?
คําตอบ:
เราสามารถนําเสนอ FedEx / DHL / TNT / UPS สําหรับการจัดส่ง. นอกจากนี้, วิธีการจัดส่งที่ลูกค้าให้เป็นที่ยอมรับ.

Q5: วิธีการชําระเงินคืออะไร?
คําตอบ:
การโอนโทรเลขล่วงหน้า (ล่วงหน้า TT, T / T), PayPal ถูกยอมรับ

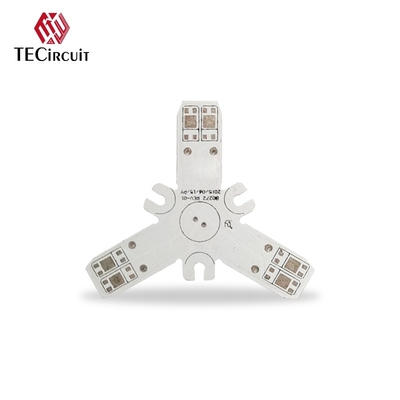

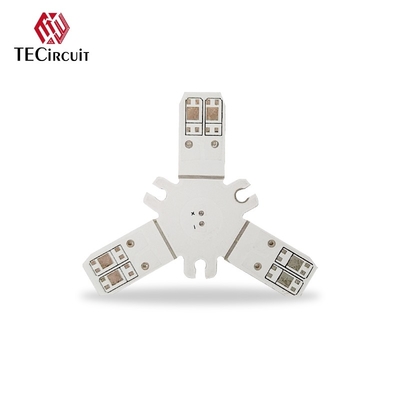

ครับคําอธิบายสินค้า

รายละเอียด
ชั้น PCB:	1-42ชั้น
วัสดุ PCB	CEM1, CEM3, Rogers, FR-4, FR-4 Tg สูง, แอลูมิเนียมเบส, ไม่มีฮาโลเจน
ขนาดแผ่น PCB สูงสุด:	620mm*1100mm
ใบรับรอง PCB:	สอดคล้องกับกฎหมาย RoHS
ความหนา PCB:	1.6 ± 0.1 มิลลิเมตร
ความหนาของทองแดงนอกชั้น:	00.5-5oz
ความหนาของชั้นใน ทองแดง:	0.5-4oz
PCB ความหนาสูงสุดของแผ่น:	6.0 มม.
ขนาดรูขั้นต่ํา:	0.20 มิลลิเมตร
ความกว้างเส้นขนานขั้นต่ํา/พื้นที่:	3/3มิล
ขั้นต่ํา S / M Pitch:	0.1mm ((4mil)
ความหนาของแผ่นและอัตราการเปิด:	30:1
ขั้นต่ําหลุมทองแดง:	20μm
โฮเล ดิอา ความอดทน ((PTH):	± 0.075mm ((3mil)
หุบปาก ความอดทน ((NPTH):	± 0.05 มิลลิเมตร (2 มิล)
การเบี่ยงเบนตําแหน่งรู:	± 0.05 มิลลิเมตร (2 มิล)
ความอดทนในรูปแบบ:	± 0.05 มิลลิเมตร (2 มิล)
หน้ากากผสม PCB:	สีดํา สีขาว สีเหลือง
พื้นผิว PCB จัด:	HASL ไม่มีหมึก, ENIG ลงนม, เซ็นเคมี, ทองแฟลช, OSP, นิ้วทอง, เปลือก, เงินลงนม
ตํานาน:	สีขาว
การทดสอบแบบ E:	100% AOI, X-ray, การทดสอบเครื่องบิน
รูปแบบ:	เส้นทางและสกอร์/V-cut
มาตรฐานการตรวจสอบ:	IPC-A-610CCLASSII รายละเอียดการใช้งาน
ใบรับรอง:	UL (E503048),ISO9001/ISO14001/IATF16949
รายงานที่ออก:	การตรวจสอบสุดท้าย, E-test, การทดสอบความสามารถในการผสม, Micro Section และอื่น ๆ
