| ชื่อแบรนด์: | TECircuit |
| เลขรุ่น: | TEC0029 |
| ขั้นต่ำ: | 1PCS |
| ราคา: | USD 1.99 ~ USD9.99/pcs |
| ระยะเวลาการจัดส่ง: | 5-15 วันต่อวัน |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

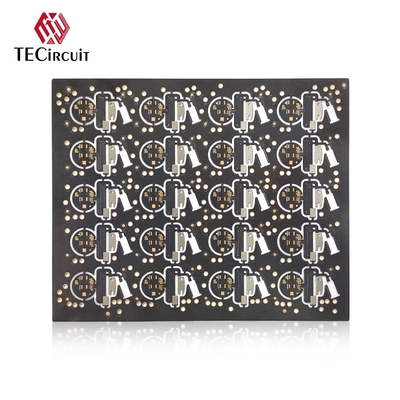

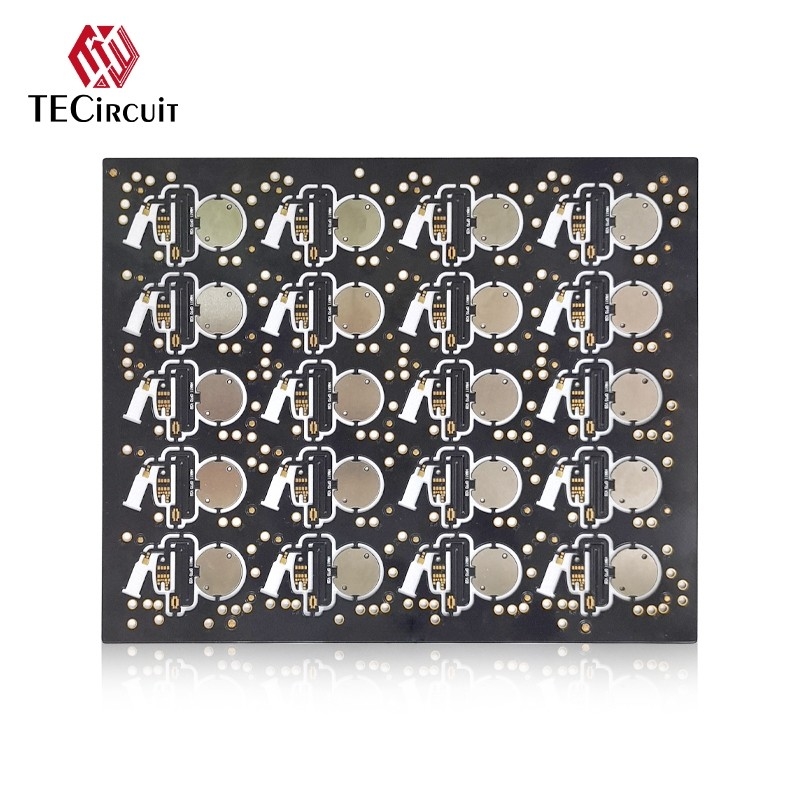

คําอธิบายสินค้า
| ชั้น | 2L | |||
| วัสดุ | FR4 | |||
| ความหนาของแผ่น | 1.6 MM | |||
| ความหนาของทองแดง | 1 ออนซ์ | |||
| การบํารุงผิว | ทองดําน้ํา 2U" + น้ําตาลคาร์บอน | |||
| ลักษณะพิเศษ | สีคาร์บอน | |||
เกี่ยวกับ TECircuit
พบ:TECircuit ได้ดําเนินการมาตั้งแต่2004.
สถานที่:ผู้ให้บริการด้านการผลิตอิเล็กทรอนิกส์ (EMS) ที่ตั้งอยู่ที่เชนเจ่น ประเทศจีน
รายการ:PCB EMS ที่สามารถปรับแต่งได้ข้อเสนอจํานวนมากจุดหยุดเดียวบริการร้านค้า
บริการ: บอร์ดวงจรพิมพ์ (PCB) และการประกอบพานวงจรพิมพ์PCBA), แผ่นวงจรพิมพ์ยืดหยุ่นFPC), ส่วนประกอบ การจัดหา,การสร้างกล่อง การทดสอบ
การประกันคุณภาพ:UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949 และสอดคล้องกับ ROHS และ REACH
ภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตารางเมตร พนักงาน: 930+ พลังงานผลิตรายเดือน: 100,000 m2
FAQ
คําถามที่ 1: อะไรคือสิ่งที่จําเป็นสําหรับข้อเสนอราคา?
คําตอบ:
PCB: QTY, Gerber file และความต้องการทางเทคนิค ((วัสดุ/การบํารุงผิว / ความหนาของทองแดง/ความหนาของแผ่น,...)
PCBA: ข้อมูล PCB, BOM, ((เอกสารการทดสอบ...)
Q2: คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
คําตอบ:
ไฟล์ PCB Gerber
รายการ BOM สําหรับ PCB
วิธีการทดสอบสําหรับ PCBA
Q3: ไฟล์ของฉันปลอดภัยไหม?
คําตอบ:
เอกสารของคุณถูกเก็บไว้อย่างปลอดภัย เราปกป้อง IP ของลูกค้าของเราตลอดกระบวนการ เอกสารจากลูกค้าทั้งหมดไม่เคยถูกแบ่งปันกับบุคคลที่ 3
Q4: วิธีการจัดส่งคืออะไร?
คําตอบ:
เราสามารถนําเสนอ FedEx / DHL / TNT / UPS สําหรับการจัดส่ง. นอกจากนี้, วิธีการจัดส่งที่ลูกค้าให้เป็นที่ยอมรับ.
Q5: วิธีการชําระเงินคืออะไร?
คําตอบ:
การโอนโทรเลขล่วงหน้า (ล่วงหน้า TT, T / T), PayPal ถูกยอมรับ
ครับคําอธิบายสินค้า
| รายละเอียด | |||||
| ชั้น PCB: | 1-42ชั้น | ||||
| วัสดุ PCB | CEM1, CEM3, Rogers, FR-4, FR-4 Tg สูง, แอลูมิเนียมเบส, ไม่มีฮาโลเจน | ||||
| ขนาดแผ่น PCB สูงสุด: | 620mm*1100mm | ||||
| ใบรับรอง PCB: | สอดคล้องกับกฎหมาย RoHS | ||||
| ความหนา PCB: | 1.6 ± 0.1 มิลลิเมตร | ||||
| ความหนาของทองแดงนอกชั้น: | 00.5-5oz | ||||
| ความหนาของชั้นใน ทองแดง: | 0.5-4oz | ||||
| PCB ความหนาสูงสุดของแผ่น: | 6.0 มม. | ||||
| ขนาดรูขั้นต่ํา: | 0.20 มิลลิเมตร | ||||
| ความกว้างเส้นขนานขั้นต่ํา/พื้นที่: | 3/3มิล | ||||
| ขั้นต่ํา S / M Pitch: | 0.1mm ((4mil) | ||||
| ความหนาของแผ่นและอัตราการเปิด: | 30:1 | ||||
| ขั้นต่ําหลุมทองแดง: | 20μm | ||||
| โฮเล ดิอา ความอดทน ((PTH): | ± 0.075mm ((3mil) | ||||
| หุบปาก ความอดทน ((NPTH): | ± 0.05 มิลลิเมตร (2 มิล) | ||||
| การเบี่ยงเบนตําแหน่งรู: | ± 0.05 มิลลิเมตร (2 มิล) | ||||
| ความอดทนในรูปแบบ: | ± 0.05 มิลลิเมตร (2 มิล) | ||||
| หน้ากากผสม PCB: | สีดํา สีขาว สีเหลือง | ||||
| พื้นผิว PCB จัด: | HASL ไม่มีหมึก, ENIG ลงนม, เซ็นเคมี, ทองแฟลช, OSP, นิ้วทอง, เปลือก, เงินลงนม | ||||
| ตํานาน: | สีขาว | ||||
| การทดสอบแบบ E: | 100% AOI, X-ray, การทดสอบเครื่องบิน | ||||
| รูปแบบ: | เส้นทางและสกอร์/V-cut | ||||
| มาตรฐานการตรวจสอบ: | IPC-A-610CCLASSII รายละเอียดการใช้งาน | ||||
| ใบรับรอง: | UL (E503048),ISO9001/ISO14001/IATF16949 | ||||
| รายงานที่ออก: | การตรวจสอบสุดท้าย, E-test, การทดสอบความสามารถในการผสม, Micro Section และอื่น ๆ | ||||
