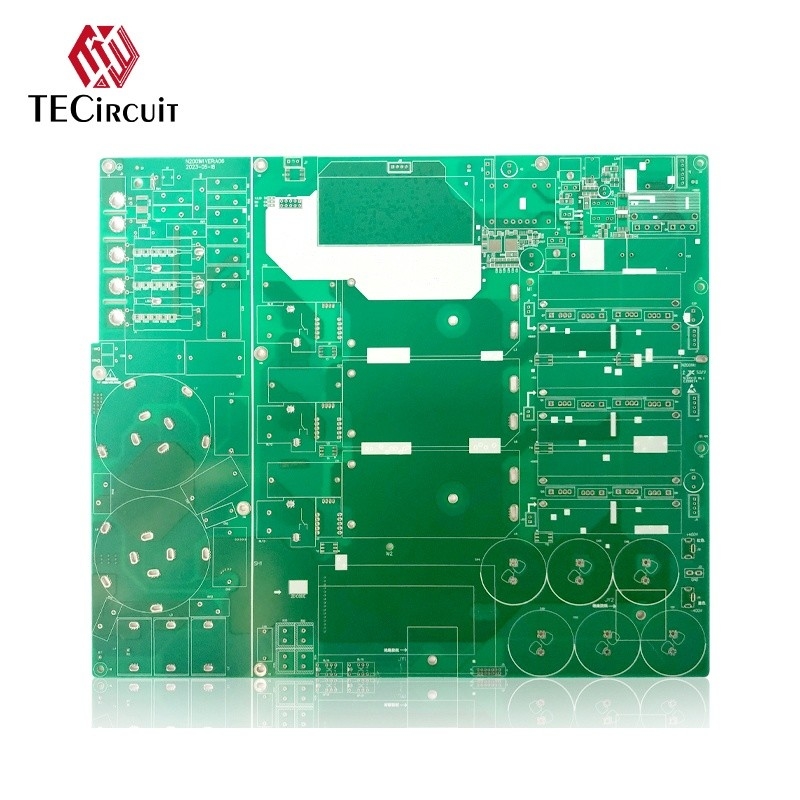

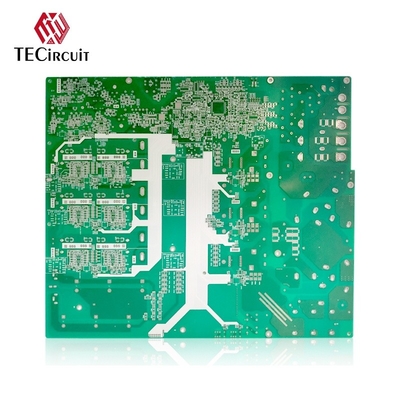

การผลิตและการประกอบ PCB สําหรับเครื่องเปลี่ยนแสงอาทิตย์

FAQ
คําถามที่ 1: อะไรคือสิ่งที่จําเป็นสําหรับข้อเสนอราคา?
คําตอบ:
PCB: QTY, Gerber file และความต้องการทางเทคนิค ((วัสดุ/การบํารุงผิว / ความหนาของทองแดง/ความหนาของแผ่น,...)
PCBA: ข้อมูล PCB, BOM, ((เอกสารการทดสอบ...)

Q2: คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
คําตอบ:
ไฟล์ PCB Gerber
รายการ BOM สําหรับ PCB
วิธีการทดสอบสําหรับ PCBA

Q3: ไฟล์ของฉันปลอดภัยไหม?
คําตอบ:
เอกสารของคุณถูกเก็บไว้อย่างปลอดภัย เราปกป้อง IP ของลูกค้าของเราตลอดกระบวนการ เอกสารจากลูกค้าทั้งหมดไม่เคยถูกแบ่งปันกับบุคคลที่ 3

Q4: วิธีการจัดส่งคืออะไร?
คําตอบ:
เราสามารถนําเสนอ FedEx / DHL / TNT / UPS สําหรับการจัดส่ง. นอกจากนี้, วิธีการจัดส่งที่ลูกค้าให้เป็นที่ยอมรับ.

Q5: วิธีการชําระเงินคืออะไร?
คําตอบ:
การโอนโทรเลขล่วงหน้า (ล่วงหน้า TT, T / T), PayPal ถูกยอมรับ

ลักษณะสินค้า

• ประสิทธิภาพสูง:

  • ออกแบบมาเพื่อการแปลงพลังงานที่ดีที่สุดจาก DC เป็น AC ด้วยการสูญเสียพลังงานอย่างน้อย เพื่อให้การใช้พลังงานแสงอาทิตย์สูงสุด

• การจัดการความร้อนอย่างแข็งแรง:

  • รวมลักษณะการจัดการความร้อน เช่น ช่องระบายความร้อนและช่องทางความร้อนเพื่อระบายความร้อนที่เกิดระหว่างการทํางาน

• ความทนทานและความน่าเชื่อถือ:

  • สร้างขึ้นเพื่อทนต่อสภาพแวดล้อมที่รุนแรง รวมถึงอุณหภูมิที่สูงสุด ความชื้น และฝุ่น

• การออกแบบหลายชั้น:

  • มักใช้การออกแบบ PCB หลายชั้นเพื่อรองรับวงจรที่ซับซ้อนและปรับปรุงผลงานทางไฟฟ้า รวมถึงการลดการขัดแย้งทางแม่เหล็กไฟฟ้า (EMI)

• องค์ประกอบระดับสูง:

  • ใช้ส่วนประกอบที่มีคุณภาพสูง เช่น MOSFETs, IGBTs และตัวประกอบความแข็งที่สามารถจัดการกับความแรงสูงและกระแสไฟฟ้า

• ลักษณะป้องกัน:

  • ประกอบด้วยวงจรป้องกันความดันเกิน, ความดันเกิน, และการป้องกันวงจรสั้นเพื่อปกป้องเครื่องแปลงและระบบที่เชื่อมต่อ

• การออกแบบแบบโมดูล:

  • สามารถปรับปรุงและซ่อมแซมได้ง่าย ทําให้การบํารุงรักษาและการปรับปรุงการใช้งานได้ดีขึ้น

• การปฏิบัติตามมาตรฐาน:

  • ออกแบบมาเพื่อตอบสนองมาตรฐานความปลอดภัยและผลงานสากล (เช่น IEC, UL) เพื่อรับรองการใช้งานที่ปลอดภัยในการใช้งานต่างๆ

• อินเตอร์เฟซการสื่อสาร:

  • อุปกรณ์พร้อมกับอินเตอร์เฟซสําหรับการติดตามและสื่อสาร ทําให้สามารถบูรณาการกับระบบบ้านฉลาดและคําตอบการติดตามทางไกล

• คอมแพคต์ฟอร์มแฟคเตอร์:

  • ออกแบบให้มีพื้นที่ที่ประหยัด ทําให้สามารถบูรณาการเข้ากับหลากหลายตัวในตัวอินเวอร์เตอร์ โดยไม่เสียผลงาน

• การแทรกแซงไฟฟ้าแม่เหล็กต่ํา (EMI):

  • ออกแบบเพื่อลด EMI ให้น้อยที่สุด ซึ่งเป็นสิ่งสําคัญในการรักษาผลงานของอุปกรณ์อิเล็กทรอนิกส์ที่อยู่ใกล้ๆ

• ประสิทธิภาพในเรื่องค่าใช้จ่าย:

  • ทําให้ความสมดุลระหว่างผลประกอบการและต้นทุนการผลิต ทําให้มันเป็นไปได้สําหรับการผลิตจํานวนมากในตลาดพลังแสงอาทิตย์ที่มีความแข่งขัน

ครับคําอธิบายสินค้า

รายละเอียด
ชั้น PCB:	1-42ชั้น
วัสดุ PCB	CEM1, CEM3, Rogers, FR-4, FR-4 Tg สูง, แอลูมิเนียมเบส, ไม่มีฮาโลเจน
ขนาดแผ่น PCB สูงสุด:	620mm*1100mm
ใบรับรอง PCB:	สอดคล้องกับกฎหมาย RoHS
ความหนา PCB:	1.6 ± 0.1 มิลลิเมตร
ความหนาของทองแดงนอกชั้น:	00.5-5oz
ความหนาของชั้นใน ทองแดง:	0.5-4oz
PCB ความหนาสูงสุดของแผ่น:	6.0 มม.
ขนาดรูขั้นต่ํา:	0.20 มิลลิเมตร
ความกว้างเส้นขนานขั้นต่ํา/พื้นที่:	3/3มิล
ขั้นต่ํา S / M Pitch:	0.1mm ((4mil)
ความหนาของแผ่นและอัตราการเปิด:	30:1
ขั้นต่ําหลุมทองแดง:	20μm
โฮเล ดิอา ความอดทน ((PTH):	± 0.075mm ((3mil)
หุบปาก ความอดทน ((NPTH):	± 0.05 มิลลิเมตร (2 มิล)
การเบี่ยงเบนตําแหน่งรู:	± 0.05 มิลลิเมตร (2 มิล)
ความอดทนในรูปแบบ:	± 0.05 มิลลิเมตร (2 มิล)
หน้ากากผสม PCB:	สีดํา สีขาว สีเหลือง
พื้นผิว PCB จัด:	HASL ไม่มีหมึก, ENIG ลงนม, เซ็นเคมี, ทองแฟลช, OSP, นิ้วทอง, เปลือก, เงินลงนม
ตํานาน:	สีขาว
การทดสอบแบบ E:	100% AOI, X-ray, การทดสอบเครื่องบิน
รูปแบบ:	เส้นทางและสกอร์/V-cut
มาตรฐานการตรวจสอบ:	IPC-A-610CCLASSII รายละเอียดการใช้งาน
ใบรับรอง:	UL (E503048),ISO9001/ISO14001/IATF16949
รายงานที่ออก:	การตรวจสอบสุดท้าย, E-test, การทดสอบความสามารถในการผสม, Micro Section และอื่น ๆ
