PCBA อิเล็กทรอนิกส์ผู้บริโภค เครื่องทดสอบไฟเบอร์ออปติก SMT การประกอบแผ่นวงจรพิมพ์

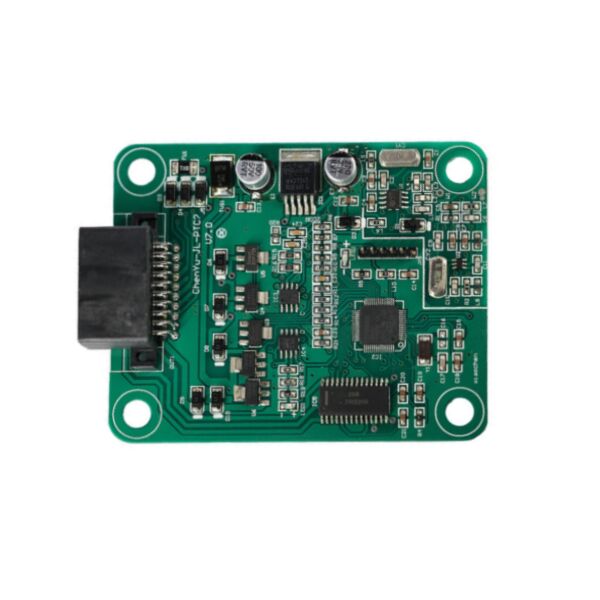

PCBA ภาพ

เกี่ยวกับTECวงจร

พบ:TECircuit ได้ดําเนินการมาตั้งแต่2004.

สถานที่:ผู้ให้บริการด้านการผลิตอิเล็กทรอนิกส์ (EMS) ที่ตั้งอยู่ที่เชนเจ่น ประเทศจีน

รายการ:PCB EMS ที่สามารถปรับแต่งได้ข้อเสนอจํานวนมากจุดหยุดเดียวบริการร้านค้า

บริการ: บอร์ดวงจรพิมพ์ (PCB) และการประกอบพานวงจรพิมพ์PCBA), แผ่นวงจรพิมพ์ยืดหยุ่นFPC), ส่วนประกอบ การจัดหา,การสร้างกล่อง การทดสอบ

การประกันคุณภาพ: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 และสอดคล้องกับ ROHS และ REACH

ภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตารางเมตร พนักงาน: 930+ พลังงานผลิตรายเดือน: 100,000 m2

การใช้งาน PCBA

• การติดตั้งและบํารุงรักษาเครือข่าย: PCBA ขับเคลื่อนหน้าที่หลักสําหรับเทคนิคเพื่อรับรองการติดตั้งสายไฟฟ้าไฟเบอร์ออปติก การวัดปริมาตรสําคัญ เช่นการสูญเสียพลังงานทางแสงเพื่อให้เชื่อมโยงตรงกับมาตรฐานของอุตสาหกรรม ก่อนการใช้ระบบ

• ตําแหน่งความผิดพลาดและการแก้ปัญหา: มันใช้พลังงานออปติกส์ ทาเมนเทม-ดอมเมนเรฟเลคโตเมตร (OTDR)การวิเคราะห์แสงที่แพร่กระจายกลับ เพื่อหาจุดแตก หรือบิดที่รุนแรง หรือเชื่อมที่ผิดปกติ

• เครือข่ายออปติก passive (PON) และโทรคมนาคม: PCBAs ที่เชี่ยวชาญสามารถทดสอบในเครือข่าย PON สด, ทําให้เทคนิคสามารถวัดระดับพลังงานในระยะยาวคลื่นเฉพาะเจาะจงโดยไม่ต้องรบกวนการให้บริการซึ่งเป็นสิ่งจําเป็นในการบํารุงรักษาพื้นฐาน FTTH (Fiber to the Home).

• การประกันคุณภาพของศูนย์ข้อมูลและเครือข่ายองค์กร: ใช้ในการตรวจสอบและบันทึกผลการทํางานของสายพัดพัด, สายกระดูก, และไฟเบอร์ติดตั้งภายในศูนย์ข้อมูลการให้ความมั่นใจว่า การเชื่อมต่อสายสันหลังความเร็วสูง มีส่วนจํากัดสัญญาณที่เพียงพอสําหรับการทํางานที่น่าเชื่อถือ.

• ลักษณะเส้นใยและการวิจัยห้องปฏิบัติการ: การออกแบบ PCBA ความแม่นยําสูงถูกใช้ใน R & D และสภาพแวดล้อมการผลิตเพื่อระบุลักษณะของคุณสมบัติรายละเอียดของเส้นใย เช่น การกระจายสีและการกระจายแบบการขั้วโลกสําหรับการออกแบบระบบที่ทันสมัย.

• เครื่องมือการศึกษาและการฝึกอบรม: เป็นเวทีเชิงปฏิบัติการสําหรับนักศึกษาและผู้ฝึกอบรมเพื่อเรียนรู้ทฤษฎีไฟเบอร์ออปติก ฝึกฝนการผสมผสานมือ และเข้าใจวิธีการตีความงบประมาณการสูญเสียและข้อมูลรอย OTDR

ลักษณะของ PCBA

1. ไดโอเดสเลเซอร์ไดโอเดอร์และฟอโตดิจเทคเตอร์ความรู้สึกสูง: PCBA รวมวงจรขับเลเซอร์ที่แม่นยําเพื่อส่งสัญญาณแสงที่มั่นคงและปรับขนาด หรือสัญญาณที่ความยาวคลื่นเฉพาะเจาะจง (เช่น 850nm, 1310nm, 1550nm)มันเชื่อมโยงกับเครื่องตรวจแสงความรู้สึกสูง และเครื่องขยายความเข้มข้นเพื่อแปลงสัญญาณแสงที่อ่อนแอ เป็นการวัดไฟฟ้าที่แม่นยํา.

2. ระบบกําหนดเวลาและการประมวลผลสัญญาณแม่นยําสูง: สําหรับหน่วยทดสอบ OTDR และการสูญเสีย บอร์ดมีวงจรเวลาที่มั่นคงมาก (ใช้ TCXO หรือ GPSDO) เพื่อวัดเวลาการกลับแสงในขนาดนาโนวินาทีADC ความเร็วสูงและ FPGA หรือ DSP ทําค่าเฉลี่ยสัญญาณและการประมวลผลในเวลาจริงเพื่อสกัดข้อมูลที่สามารถใช้ได้จากสัญญาณกระจายกลับที่มีเสียงดัง.

3. หลักการประมวลผลและวิเคราะห์ข้อมูล: โปรเซสเซอร์แอปพลิเคชั่นหรือไมโครคอนโทรลเลอร์ที่มีพลังงานสูงทํางานระบบปฏิบัติการของอุปกรณ์, บริหารอินเตอร์เฟซผู้ใช้งาน, ทําการทดสอบมาตรฐาน (เช่นจาก IEC / TIA), เก็บผลและผลิตรายงานผ่าน/ล้มเหลวอย่างชัดเจน และข้อมูลการติดตามภาพกราฟิก.

4. การเชื่อมต่อหลายอินเตอร์เฟซและการเก็บระดับ: PCBA ประกอบด้วย USB และมัก Wi-Fi / โมดูลบลูทูธสําหรับการถ่ายทอดข้อมูลและการควบคุมทางไกลตัวประกอบการปรับสําหรับเลเซอร์และตัวตรวจจับแต่ละตัว โดยให้ความแม่นยําในการวัดตามเวลาและการเปลี่ยนแปลงอุณหภูมิ

5. ระบบบริหารพลังงานระดับสูง: ใช้ PMIC ที่ซับซ้อนในการจัดการหลายสายไฟฟ้าไฟฟ้าภายในอย่างมีประสิทธิภาพมันสนับสนุนอายุแบตเตอรี่ที่ยาวนานสําหรับการใช้งานในสนาม โดยการปิดไฟส่วนประกอบที่มีกระแสไฟฟ้าสูง (เช่นเลเซอร์และจอแสดงผล) เมื่อไม่ได้ใช้งานอย่างมีกิจกรรมและอํานวยความสะดวกในการทํางานที่มั่นคงจากแหล่งต่าง ๆ (แบตเตอรี่, แอดป์เตอร์ AC, Power over Ethernet)

6. การ ออกแบบ ที่ แข็งแรง และ การ คืน ค่า สิ่งแวดล้อม: บอร์ดมักถูกเคลือบตามความเหมาะสมและออกแบบด้วยองค์ประกอบระยะอุณหภูมิที่กว้าง เขามีเซ็นเซอร์สภาพแวดล้อม (สําหรับอุณหภูมิ) สําหรับการวัดอัตโนมัติเนื่องจากความอ่อนแอของเส้นใยและผลิตเลเซอร์สามารถแตกต่างกันได้ตามสภาพแวดล้อม.
