PCBA อิเล็กทรอนิกส์ผู้บริโภค เสริมสัญญาณ โซลูเลอร์ SMT พิมพ์วงจรบอร์ดการประกอบ

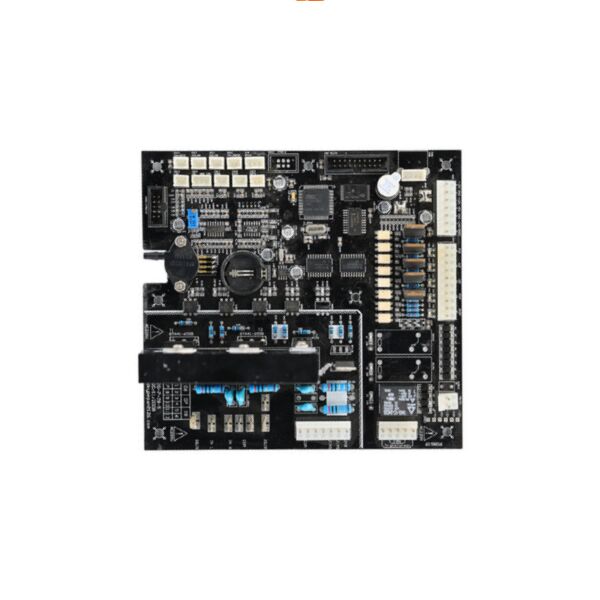

รูปภาพ PCBA

เกี่ยวกับ TECircuit

พบ: TECircuit ดำเนินงานมาตั้งแต่ 2004

สถานที่ตั้ง: ผู้ให้บริการด้านการผลิตอุปกรณ์อิเล็กทรอนิกส์ (EMS) ตั้งอยู่ในเมืองเซินเจิ้น ประเทศจีน

รายการ: PCB EMS ที่ปรับแต่งได้, นำเสนอ บริการแบบครบวงจรแบบครบวงจรบริการ

บริการ: แผงวงจรพิมพ์ (PCB) และชุดประกอบแผงวงจรพิมพ์(PCBA), แผงวงจรพิมพ์แบบยืดหยุ่น(FPC), การจัดหาชิ้นส่วน, การสร้างกล่อง, การทดสอบ

การประกันคุณภาพ: UL, ISO 9001, ISO 14001, ISO 13485, ITAF 16949 และเป็นไปตาม ROHS และ REACH

รูปภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตร.ม.; พนักงาน: 930+; กำลังการผลิตต่อเดือน: 100,000 ตร.ม.

การใช้งาน PCBA

• การปรับปรุงการครอบคลุมที่อยู่อาศัย: PCBA ขยายสัญญาณเซลลูลาร์ภายนอกอาคารที่อ่อนแอซึ่งจับโดยเสาอากาศภายนอกและออกอากาศซ้ำภายในอาคาร ขจัดจุดบอดและรับประกันคุณภาพการโทรและการเชื่อมต่อข้อมูลที่เชื่อถือได้ทั่วทั้งบ้านและอพาร์ตเมนต์

• การเพิ่มสัญญาณในรถยนต์สำหรับการเชื่อมต่อมือถือ: ใช้ในรถยนต์ รถบรรทุก และ RV เพื่อปรับปรุงความแรงของสัญญาณสำหรับทั้งผู้ขับขี่และผู้โดยสาร PCBA จัดการการขยายสัญญาณในขณะที่รถกำลังเคลื่อนที่ รองรับการโทรแบบแฮนด์ฟรีและการเข้าถึงข้อมูลมือถือบนทางหลวงและในพื้นที่ชนบท

• การเชื่อมต่อในพื้นที่ชนบทและพื้นที่ห่างไกล: ให้การเชื่อมโยงที่สำคัญในพื้นที่ที่มีเสาส่งสัญญาณโทรศัพท์มือถืออยู่ไกลออกไป PCBA ที่จับคู่กับเสาอากาศแบบทิศทางที่มีอัตราขยายสูง สามารถดึงสัญญาณที่อ่อนแอในระยะทางไกลและขยายสัญญาณเพื่อให้บริการฟาร์ม บ้านพัก หรือสถานที่ทำงานระยะไกล

• การกระจายสัญญาณอาคารพาณิชย์และสำนักงาน: แก้ปัญหาการครอบคลุมภายในอาคารในโครงสร้างขนาดใหญ่ที่วัสดุเช่นคอนกรีตและเหล็กกล้าปิดกั้นสัญญาณ PCBA ในระบบเสาอากาศแบบกระจาย (DAS) จะขยายและกระจายสัญญาณอย่างสม่ำเสมอในหลายชั้น รองรับอุปกรณ์ของพนักงานและลูกค้า

• ความปลอดภัยสาธารณะและการเสริมสร้างการสื่อสารฉุกเฉิน: ปรับใช้ในสถานที่สำคัญ เช่น โรงพยาบาล ศูนย์บัญชาการ หรือสิ่งอำนวยความสะดวกใต้ดิน เพื่อให้มั่นใจว่าอุปกรณ์เซลลูลาร์ของผู้ตอบสนองฉุกเฉินและบุคลากรฉุกเฉินยังคงมีการเชื่อมต่อที่แข็งแกร่งและเชื่อถือได้ในช่วงวิกฤต

• ประสบการณ์ลูกค้าธุรกิจขนาดเล็กและร้านค้าปลีก: ทำให้มั่นใจได้ว่าลูกค้าในร้านค้า ร้านกาแฟ และสำนักงานขนาดเล็กมีสัญญาณที่แรงสำหรับการชำระเงินผ่านมือถือ การเรียกดู และการโทร ซึ่งช่วยปรับปรุงความพึงพอใจของลูกค้าและประสิทธิภาพในการดำเนินงานโดยตรง

• การจัดการกองเรือและความน่าเชื่อถือในการติดตามสินทรัพย์: ช่วยเพิ่มสัญญาณสำหรับอุปกรณ์ IoT ตัวติดตาม และระบบเทเลเมติกส์ในยานพาหนะและตู้คอนเทนเนอร์ขนส่ง เพื่อให้มั่นใจถึงการส่งข้อมูลอย่างต่อเนื่องสำหรับการดำเนินงานด้านโลจิสติกส์และการจัดการกองเรือ

คุณสมบัติ PCBA

1. ห่วงโซ่ Dual-Amplifier (Downlink/Uplink): PCBA มีห่วงโซ่เครื่องขยายเสียงกำลังไฟสูงที่เป็นอิสระสองตัว Downlink ห่วงโซ่ขยายสัญญาณจากเสาส่งสัญญาณโทรศัพท์มือถือไปยังอุปกรณ์ของคุณ ในขณะที่ Uplink ห่วงโซ่ขยายสัญญาณจากอุปกรณ์ของคุณกลับไปยังเสา เพื่อรักษาสมดุลการสื่อสารสองทาง

2. Duplexer และ Band-Pass Filter Array: รวม duplexer เพื่ออนุญาตให้มีการส่งและรับสัญญาณพร้อมกันบนเสาอากาศเดียวโดยไม่มีการรบกวน อาร์เรย์ของ ตัวกรองแบบ band-pass ที่แม่นยำจะแยกความถี่เซลลูลาร์เป้าหมาย (เช่น 700MHz, 1900MHz) และปิดกั้นการรบกวนและสัญญาณรบกวนนอกแบนด์

3. วงจรควบคุมอัตราขยายอัตโนมัติ (AGC) และการตรวจจับการสั่น: มีวงจร AGC ที่ซับซ้อนซึ่งตรวจสอบกำลังขับและปรับการขยายสัญญาณแบบไดนามิกแบบเรียลไทม์เพื่อป้องกันการขยายสัญญาณมากเกินไป (ซึ่งอาจทำให้เกิดการรบกวน) และรักษาเสถียรภาพ การตรวจจับการสั่น วงจรจะปิดเครื่องขยายเสียงหากตรวจพบวงจรป้อนกลับ ซึ่งเป็นคุณสมบัติด้านความปลอดภัยที่สำคัญ

4. การรองรับ Multi-Band และ Carrier Aggregation: PCBAs ขั้นสูงรองรับย่านความถี่หลายย่านพร้อมกันและอาจใช้ carrier aggregation เทคโนโลยีในระดับ RF ซึ่งช่วยให้บูสเตอร์สามารถรวมช่องสัญญาณจากย่านความถี่ต่างๆ เพื่อเพิ่มปริมาณงานข้อมูลสูงสุดสำหรับสัญญาณ 4G LTE และ 5G

5. การจัดการความร้อนขั้นสูงและการควบคุมพลังงาน: เครื่องขยายเสียงกำลังสูงสร้างความร้อนจำนวนมาก PCBA ได้รับการออกแบบด้วยแผ่นความร้อน/vias และอินเทอร์เฟซสำหรับฮีทซิงก์หรือพัดลม Power Management IC (PMIC) ที่แข็งแกร่งจะส่งมอบพลังงานที่สะอาด เสถียร และกระแสสูงให้กับส่วนประกอบ RF ในขณะที่จัดการประสิทธิภาพโดยรวม

6. การตรวจสอบสถานะและส่วนต่อประสานผู้ใช้: รวมถึงไมโครคอนโทรลเลอร์อย่างง่ายและวงจรไดรเวอร์ LED เพื่อให้ตัวบ่งชี้สถานะภาพ (เช่น พลังงาน ความแรงของสัญญาณ สภาพการเตือน) บางรุ่นเพิ่มการเชื่อมต่อ Ethernet หรือ Wi-Fi สำหรับการตรวจสอบและการกำหนดค่า PCBA บนเว็บระยะไกล

7. Low-Noise Amplifier (LNA) ที่ Receiver Front-End: ขั้นตอนแรกของห่วงโซ่ downlink ใช้ LNA พิเศษเพื่อเพิ่มสัญญาณขาเข้าที่อ่อนแอมากจากเสาอากาศผู้บริจาคในขณะที่เพิ่มสัญญาณรบกวนทางอิเล็กทรอนิกส์น้อยที่สุด ซึ่งมีความสำคัญอย่างยิ่งในการรักษาคุณภาพสัญญาณ

คำถามที่พบบ่อย

​คำอธิบาย PCB & PCBA ​

บริการ OEM ประกอบ PCB

การจัดซื้อวัสดุส่วนประกอบอิเล็กทรอนิกส์

การผลิต PCB เปล่า

สายเคเบิล, ชุดสายไฟ, แผ่นโลหะ, บริการประกอบตู้ไฟฟ้า

บริการประกอบ PCB: SMT, BGA, DIP

การทดสอบ PCBA: AOI, การทดสอบในวงจร (ICT), การทดสอบการทำงาน (FCT)

บริการเคลือบผิวแบบ Conformal

การสร้างต้นแบบและการผลิตจำนวนมาก

​​

บริการ PCBA ODM

การออกแบบ PCB, การออกแบบ PCBA ตามความคิดของคุณ

PCBA Copy/Clone

การออกแบบวงจรดิจิทัล / การออกแบบวงจรอะนาล็อก / การออกแบบ lRF / การออกแบบซอฟต์แวร์ฝังตัว

การเขียนโปรแกรมเฟิร์มแวร์และไมโครโค้ด การเขียนโปรแกรมแอปพลิเคชัน Windows (GUI) / การเขียนโปรแกรมไดรเวอร์อุปกรณ์ Windows (WDM)

การออกแบบส่วนต่อประสานผู้ใช้แบบฝังตัว / การออกแบบฮาร์ดแวร์ lSystem

​
