HDI PCB
Created with Pixso. บอร์ดวงจรพิมพ์ PCB HDI หลายชั้น PCB แข็งแรงสําหรับเครื่องวัด

บอร์ดวงจรพิมพ์ PCB HDI หลายชั้น PCB แข็งแรงสําหรับเครื่องวัด

ชื่อแบรนด์: TECircuit
เลขรุ่น: TEC0151
ขั้นต่ำ: 1PCS
ราคา: USD 1.99 ~ USD9.99/pcs
ระยะเวลาการจัดส่ง: 5-15 วันต่อวัน
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ยี่ห้อ:
เซินเจิ้น Tecircuit Electronics Co., Ltd
ประเภทสินค้า:
PCB, บอร์ดความถี่สูง, RIGID PCB, บอร์ดแข็ง, บอร์ดแบบยืดหยุ่น, PCB แบบแข็ง, IC-Substrate, แกนโลหะ
รายการเลขที่:
R0054
บริการ:
บริการ PCBA
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ+กล่องกระดาษ
สามารถในการผลิต:
50000 ชิ้น/เดือน
เน้น:

MPCB PCB HDI หลายชั้นแข็ง

,

เครื่องวัด HDI PCB หลายชั้น

,

เครื่องวัด HDI PCB

คําอธิบายสินค้า

ภาพสินค้า

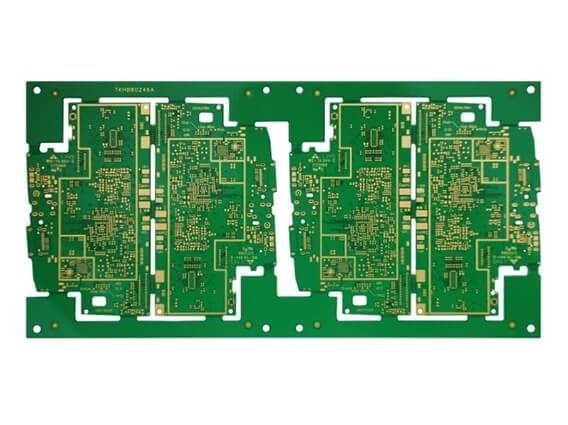

บอร์ดวงจรพิมพ์ PCB HDI หลายชั้น PCB แข็งแรงสําหรับเครื่องวัด 0



เกี่ยวกับ TECircuit



พบ:TECircuit ได้ดําเนินการมาตั้งแต่2004.

สถานที่:ผู้ให้บริการด้านการผลิตอิเล็กทรอนิกส์ (EMS) ที่ตั้งอยู่ที่เชนเจ่น ประเทศจีน


รายการ:PCB EMS ที่สามารถปรับแต่งได้ข้อเสนอจํานวนมากจุดหยุดเดียว
บริการร้านค้า

บริการ:
บอร์ดวงจรพิมพ์ (PCB) และการประกอบพานวงจรพิมพ์PCBA), แผ่นวงจรพิมพ์ยืดหยุ่นFPC), ส่วนประกอบ การจัดหา,
การสร้างกล่อง การทดสอบ


การประกันคุณภาพ: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 และสอดคล้องกับ ROHS และ REACH

ภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตารางเมตร พนักงาน: 930+ พลังงานผลิตรายเดือน: 100,000 m2



การใช้งานสินค้า



  • มัลติเมตรดิจิตอล:

    • ใช้สําหรับการวางแผนวงจรความหนาแน่นสูงที่ต้องการการวัดความแรงดัน, กระแส, และความต้านทานที่แม่นยํา ทําให้การออกแบบคอมแพคต์
  • ออสซิลโลสโกป:

    • ใช้ในวงจรวัดความถี่สูง ทําให้การจับสัญญาณและการวิเคราะห์ที่แม่นยํา ด้วยการสูญเสียสัญญาณอย่างน้อย
  • เครื่องประมวลสัญญาณ:

    • รวมเข้ากับอุปกรณ์ที่ต้องการการประมวลผลสัญญาณที่ซับซ้อน เช่น เครื่องวิเคราะห์สเปคตรัม และเครื่องผลิตรูปคลื่น
  • อุปกรณ์วัดอุณหภูมิ:

    • ใช้ในเทอร์โมคัพเปอร์และเทอร์โมเมตรดิจิตอล สนับสนุนการอ่านอุณหภูมิที่แม่นยําและรวดเร็วในรูปแบบที่คอมแพคต์
  • เครื่องตรวจจับความดัน:

    • ใช้ในอุปกรณ์วัดต่าง ๆ เพื่อให้การอ่านความดันแม่นยํา โดยได้ประโยชน์จากเทคโนโลยีเชื่อมต่อความหนาแน่นสูง
  • เครื่องวัดกระแส:

    • รวมเข้ากับวงจรในการวัดการไหลของของเหลว ที่พื้นที่จํากัด และการอ่านที่แม่นยําเป็นสิ่งสําคัญ
  • อุปกรณ์ติดตามสิ่งแวดล้อม:

    • ใช้ในอุปกรณ์ที่ติดตามคุณภาพอากาศ ความชื้น และปริมาตรสิ่งแวดล้อมอื่นๆ ซึ่งต้องการการออกแบบที่คอมพักทัดและมีประสิทธิภาพ
  • อุปกรณ์ปรับระดับ:

    • ใช้ในเครื่องมือปรับระดับความแม่นยํา เพื่อให้การวัดแม่นยําและความมั่นคงในการทํางาน
  • เครื่องวัดพกพา:

    • รวมเข้ากับอุปกรณ์มือสําหรับการวัดต่างๆ เช่น เครื่องวัดระดับเสียง และเครื่องวิเคราะห์ก๊าซ ที่ขนาดและน้ําหนักมีความสําคัญ
  • ระบบรับข้อมูล:

    • ใช้ในระบบที่รวบรวมและวิเคราะห์ข้อมูลจากเซ็นเซอร์หลายตัว โดยได้ประโยชน์จากความหนาแน่นและผลงานสูงของเทคโนโลยี HDI



ลักษณะสินค้า

  1. ความหนาแน่น:

    • PCBs HDI (High-Density Interconnect) ทําให้มีองค์ประกอบมากขึ้นในพื้นที่ที่เล็กกว่า ทําให้มันเหมาะสมสําหรับอุปกรณ์วัดขนาดเล็ก
  2. การ ปรับปรุง ความ มั่นคง ของ สัญญาณ:

    • เส้นทางที่สั้นกว่าและความจุของปรสิตที่ลดลง ช่วยเพิ่มความสมบูรณ์ของสัญญาณ ซึ่งเป็นสิ่งสําคัญสําหรับการใช้งานความถี่สูง
  3. การจัดการความร้อนที่ดีกว่า:

    • วัสดุที่ทันสมัยและการออกแบบแบบชั้นใน HDI PCB ช่วยจัดการการระบายความร้อนได้อย่างมีประสิทธิภาพ โดยรักษาผลงานในแอปพลิเคชั่นที่มีความรู้สึก
  4. การปรับปรุงความยืดหยุ่นในการเดินเส้นทาง:

    • การใช้ไมโครวิอาและวิอาที่ฝังไว้ ทําให้มีตัวเลือกการนําทางที่ซับซ้อน ทําให้สามารถออกแบบวงจรที่ซับซ้อนได้
  5. น้ําหนักเบา:

    • การใช้วัสดุที่ลดลงในการออกแบบ HDI ส่งผลให้มีแผ่นไฟเบาขึ้น ซึ่งเป็นประโยชน์สําหรับอุปกรณ์วัดที่พกพาได้
  6. ประสิทธิภาพในราคาในปริมาณที่สูง:

    • ขณะที่ต้นทุนเริ่มต้นอาจสูงขึ้น PCB HDI สามารถมีประสิทธิภาพต่อค่าใช้จ่ายในการผลิตปริมาณสูง เนื่องจากประสิทธิภาพและผลประกอบของมัน
  7. ความสามารถในการปรับเปลี่ยน:

    • สามารถปรับปรุงให้เหมาะกับการใช้งานเฉพาะอย่างยิ่ง ทําให้มีการวางแผนและการวางส่วนประกอบที่เป็นเอกลักษณ์ที่ตอบสนองความต้องการของอุปกรณ์วัด
  8. ความทนทาน:

    • PCBs HDI ถูกออกแบบมาเพื่อทนต่อความเครียดทางกลและสภาพแวดล้อม เพื่อให้มีความน่าเชื่อถือในการใช้งานต่าง ๆ
  9. การปฏิบัติตามกฎหมาย:

    • ออกแบบมาเพื่อตอบสนองมาตรฐานอุตสาหกรรมสําหรับความปลอดภัยและการทํางาน, การันตีการทํางานที่น่าเชื่อถือในเครื่องมือการวัดที่แตกต่างกัน
  10. ความสะดวกในการเข้าร่วม:

    • สอดคล้องกับส่วนประกอบและเทคโนโลยีต่าง ๆ ทําให้ง่ายต่อการบูรณาการของลักษณะที่ทันสมัยในอุปกรณ์วัด





FAQ

คําถามที่ 1: อะไรคือสิ่งที่จําเป็นสําหรับข้อเสนอราคา?
คําตอบ:
PCB: QTY, Gerber file และความต้องการทางเทคนิค ((วัสดุ/การบํารุงผิว / ความหนาของทองแดง/ความหนาของแผ่น,...)
PCBA: ข้อมูล PCB, BOM, ((เอกสารการทดสอบ...)

Q2: คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
คําตอบ:
ไฟล์ PCB Gerber
รายการ BOM สําหรับ PCB
วิธีการทดสอบสําหรับ PCBA


Q3: ไฟล์ของฉันปลอดภัยไหม?
คําตอบ:
เอกสารของคุณถูกเก็บไว้อย่างปลอดภัย เราปกป้อง IP ของลูกค้าของเราตลอดกระบวนการ เอกสารจากลูกค้าทั้งหมดไม่เคยถูกแบ่งปันกับบุคคลที่ 3

Q4: วิธีการจัดส่งคืออะไร?
คําตอบ:

เราสามารถนําเสนอ FedEx / DHL / TNT / UPS สําหรับการจัดส่ง. นอกจากนี้, วิธีการจัดส่งที่ลูกค้าให้เป็นที่ยอมรับ.

Q5: วิธีการชําระเงินคืออะไร?
คําตอบ:
การโอนโทรเลขล่วงหน้า (ล่วงหน้า TT, T / T), PayPal ถูกยอมรับ

ครับคําอธิบายสินค้าครับ

รายละเอียด
ชั้น PCB: 1-42ชั้น
วัสดุ PCB CEM1, CEM3, Rogers, FR-4, FR-4 Tg สูง, แอลูมิเนียมเบส, ไม่มีฮาโลเจน
ขนาดแผ่น PCB สูงสุด: 620mm*1100mm
ใบรับรอง PCB: สอดคล้องกับกฎหมาย RoHS
ความหนา PCB: 1.6 ± 0.1 มิลลิเมตร
ความหนาของทองแดงนอกชั้น: 00.5-5oz
ความหนาของชั้นใน ทองแดง: 0.5-4oz
PCB ความหนาสูงสุดของแผ่น: 6.0 มม.
ขนาดรูขั้นต่ํา: 0.20 มิลลิเมตร
ความกว้างเส้นขนานขั้นต่ํา/พื้นที่: 3/3มิล
ขั้นต่ํา S / M Pitch: 0.1mm ((4mil)
ความหนาของแผ่นและอัตราการเปิด: 30:1
ขั้นต่ําหลุมทองแดง: 20μm
โฮเล ดิอา ความอดทน ((PTH): ± 0.075mm ((3mil)
หุบปาก ความอดทน ((NPTH): ± 0.05 มิลลิเมตร (2 มิล)
การเบี่ยงเบนตําแหน่งรู: ± 0.05 มิลลิเมตร (2 มิล)
ความอดทนในรูปแบบ: ± 0.05 มิลลิเมตร (2 มิล)
หน้ากากผสม PCB: สีดํา สีขาว สีเหลือง
พื้นผิว PCB จัด: HASL ไม่มีหมึก, ENIG ลงนม, เซ็นเคมี, ทองแฟลช, OSP, นิ้วทอง, เปลือก, เงินลงนม
ตํานาน: สีขาว
การทดสอบแบบ E: 100% AOI, X-ray, การทดสอบเครื่องบิน
รูปแบบ: เส้นทางและสกอร์/V-cut
มาตรฐานการตรวจสอบ: IPC-A-610CCLASSII รายละเอียดการใช้งาน
ใบรับรอง: UL (E503048),ISO9001/ISO14001/IATF16949
รายงานที่ออก: การตรวจสอบสุดท้าย, E-test, การทดสอบความสามารถในการผสม, Micro Section และอื่น ๆ
