บอร์ด PCB HDI หลายชั้นที่กําหนดเอง บอร์ดวงจรพิมพ์เทอร์มิเนลที่ฉลาด

ชื่อแบรนด์: TECircuit
เลขรุ่น: TEC0155
ขั้นต่ำ: 1PCS
ราคา: USD 1.99 ~ USD9.99/pcs
ระยะเวลาการจัดส่ง: 5-15 วันต่อวัน
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ยี่ห้อ:
เซินเจิ้น Tecircuit Electronics Co., Ltd
ประเภทสินค้า:
PCB, บอร์ดความถี่สูง, RIGID PCB, บอร์ดแข็ง, บอร์ดแบบยืดหยุ่น, PCB แบบแข็ง, IC-Substrate, แกนโลหะ
รายการเลขที่:
R0058
บริการ:
บริการ PCBA
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ+กล่องกระดาษ
สามารถในการผลิต:
50000 ชิ้น/เดือน
เน้น:

PCB HDI หลายชั้นตามสั่ง

,

บอร์ดวงจรพิมพ์เทอร์มินัลที่ฉลาด

,

บอร์ด PCB HDI ทอมินัลที่ฉลาด

คําอธิบายสินค้า

ภาพสินค้า

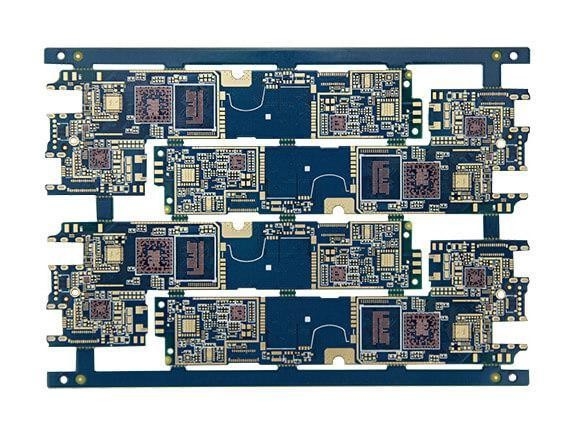

บอร์ด PCB HDI หลายชั้นที่กําหนดเอง บอร์ดวงจรพิมพ์เทอร์มิเนลที่ฉลาด 0







เกี่ยวกับ TECircuit



พบ:TECircuit ได้ดําเนินการมาตั้งแต่2004.

สถานที่:ผู้ให้บริการด้านการผลิตอิเล็กทรอนิกส์ (EMS) ที่ตั้งอยู่ที่เชนเจ่น ประเทศจีน


รายการ:PCB EMS ที่สามารถปรับแต่งได้ข้อเสนอจํานวนมากจุดหยุดเดียว
บริการร้านค้า

บริการ:
บอร์ดวงจรพิมพ์ (PCB) และการประกอบพานวงจรพิมพ์PCBA), แผ่นวงจรพิมพ์ยืดหยุ่นFPC), ส่วนประกอบ การจัดหา,
การสร้างกล่อง การทดสอบ


การประกันคุณภาพ: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 และสอดคล้องกับ ROHS และ REACH

ภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตารางเมตร พนักงาน: 930+ พลังงานผลิตรายเดือน: 100,000 m2



การใช้งานสินค้า



  • สมาร์ทโฟน:

    • ใช้ในบอร์ดวงจรหลักสําหรับหน่วยประมวลผล, อินเตอร์เฟซจอ, และโมดูลการสื่อสาร, ทําให้การออกแบบคอมแพคต์และมีพลังงาน
  • เม็ด:

    • ใช้ในการเชื่อมต่อความหนาแน่นสูงสําหรับจอสัมผัส, ส่วนประกอบมัลติมีเดีย, และระบบการจัดการพลังงาน, รับประกันการทํางานที่ประสิทธิภาพ
  • อุปกรณ์ที่ใส่ได้:

    • รวมเข้ากับนาฬิกาสมาร์ทและเครื่องติดตามความฟิตเนส เพื่อให้บริการกับการติดตามสุขภาพ และการเชื่อมต่อ
  • อุปกรณ์บ้านฉลาด:

    • ใช้ในเครื่องเสียงที่ฉลาด ระบบอุณหภูมิ และระบบรักษาความปลอดภัย เพื่ออํานวยความสะดวกในการสื่อสารและควบคุมฟังก์ชัน
  • อุปกรณ์ IoT:

    • ใช้ในแอพลิเคชั่นอินเตอร์เน็ตของสิ่งของ เชื่อมต่อเซ็นเซอร์และตัวขับเคลื่อนต่าง ๆ เพื่อการรวบรวมข้อมูลและอัตโนมัติ
  • สายปลายจุดขาย (POS):

    • รวมเข้ากับระบบการประมวลผลการชําระเงิน เพื่อให้การดําเนินธุรกิจและการจัดการข้อมูล ได้อย่างน่าเชื่อถือ
  • แผ่นควบคุมอุตสาหกรรม:

    • ใช้ในระบบควบคุมเพื่ออัตโนมัติ เพื่อให้มีทางเดินที่ประสิทธิภาพสําหรับข้อมูลเข้าและออกต่าง ๆ
  • เครื่องแสดงสินค้ารถยนต์:

    • ใช้ในดัชบอร์ดและระบบอินโฟเทนเทนเมนต์ เพื่อให้เกิดจอความละเอียดสูงและอินเตอร์เฟสที่ตอบสนอง
  • อุปกรณ์การแพทย์:

    • รวมเข้ากับอุปกรณ์ติดตามสุขภาพพกพา ทําให้สะดวกในการรวบรวมและวิเคราะห์ข้อมูล ด้วยการออกแบบแบบที่คอมพัคต์
  • อุปกรณ์สื่อสาร:

    • ใช้ในรูเตอร์ โมเดม และอุปกรณ์เครือข่ายอื่นๆ เพื่อรับประกันการส่งข้อมูลความเร็วสูงและการเชื่อมต่อ



ลักษณะสินค้า

  1. ความหนาแน่น:

    • PCBs HDI (High-Density Interconnect) ทําให้มีองค์ประกอบมากขึ้นในพื้นที่ที่เล็กกว่า ซึ่งเป็นสิ่งจําเป็นสําหรับธรรมชาติที่คอมแพคต์ของเทอร์มินัลที่ฉลาด
  2. การ ปรับปรุง ความ มั่นคง ของ สัญญาณ:

    • เส้นทางที่สั้นกว่าและการนําทางที่ปรับปรุงขึ้น เพิ่มคุณภาพสัญญาณ ที่สําคัญสําหรับการส่งข้อมูลความเร็วสูงในอุปกรณ์ที่สมาร์ท
  3. การจัดการความร้อนที่ดีกว่า:

    • วัสดุที่ทันสมัยและการออกแบบหลายชั้นช่วยจัดการการระบายความร้อน โดยรักษาผลงานในระหว่างการใช้งานอย่างยาวนาน
  4. การปรับปรุงความยืดหยุ่นในการเดินเส้นทาง:

    • การใช้ไมโครวิอาและวิอาที่ฝังไว้ ทําให้สามารถวางแผนวงจรที่ซับซ้อนได้ โดยเพิ่มประสิทธิภาพพื้นที่สูงสุด
  5. การออกแบบเบา:

    • การใช้วัสดุที่ลดลง ส่งผลให้อุปกรณ์เบาขึ้น ปรับปรุงการพกพาและประสบการณ์ของผู้ใช้
  6. ประสิทธิภาพในราคาในการผลิตจํานวนมาก:

    • ขณะที่ต้นทุนเริ่มต้นอาจสูงขึ้น PCB HDI สามารถมีประสิทธิภาพต่อค่าใช้จ่ายในการผลิตขนาดใหญ่ เนื่องจากข้อได้เปรียบในการทํางานของพวกเขา
  7. ความสามารถในการปรับเปลี่ยน:

    • สามารถปรับปรุงให้เหมาะสมกับความต้องการการใช้งานเฉพาะเจาะจง ทําให้สามารถวางแผนและการวางส่วนประกอบได้เป็นพิเศษ
  8. ความทนทาน:

    • สร้างขึ้นเพื่อทนต่อปัจจัยสิ่งแวดล้อมและเงื่อนไขการใช้งาน, รับรองการทํางานที่น่าเชื่อถือในสภาพแวดล้อมที่หลากหลาย
  9. การปฏิบัติตามกฎหมาย:

    • ออกแบบมาเพื่อตอบสนองมาตรฐานอุตสาหกรรมสําหรับความปลอดภัยและการทํางาน เพื่อให้การทํางานที่น่าเชื่อถือได้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
  10. ความสะดวกในการเข้าร่วม:

    • เป็นที่เข้ากันได้กับส่วนประกอบและเทคโนโลยีที่หลากหลาย เพื่ออํานวยความสะดวกในการนําลักษณะที่ทันสมัยเข้าสู่เทอร์มินัลที่ฉลาด





FAQ

คําถามที่ 1: อะไรคือสิ่งที่จําเป็นสําหรับข้อเสนอราคา?
คําตอบ:
PCB: QTY, Gerber file และความต้องการทางเทคนิค ((วัสดุ/การบํารุงผิว / ความหนาของทองแดง/ความหนาของแผ่น,...)
PCBA: ข้อมูล PCB, BOM, ((เอกสารการทดสอบ...)

Q2: คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
คําตอบ:
ไฟล์ PCB Gerber
รายการ BOM สําหรับ PCB
วิธีการทดสอบสําหรับ PCBA


Q3: ไฟล์ของฉันปลอดภัยไหม?
คําตอบ:
เอกสารของคุณถูกเก็บไว้อย่างปลอดภัย เราปกป้อง IP ของลูกค้าของเราตลอดกระบวนการ เอกสารจากลูกค้าทั้งหมดไม่เคยถูกแบ่งปันกับบุคคลที่ 3

Q4: วิธีการจัดส่งคืออะไร?
คําตอบ:

เราสามารถนําเสนอ FedEx / DHL / TNT / UPS สําหรับการจัดส่ง. นอกจากนี้, วิธีการจัดส่งที่ลูกค้าให้เป็นที่ยอมรับ.

Q5: วิธีการชําระเงินคืออะไร?
คําตอบ:
การโอนโทรเลขล่วงหน้า (ล่วงหน้า TT, T / T), PayPal ถูกยอมรับ

ครับคําอธิบายสินค้าครับ

รายละเอียด
ชั้น PCB: 1-42ชั้น
วัสดุ PCB CEM1, CEM3, Rogers, FR-4, FR-4 Tg สูง, แอลูมิเนียมเบส, ไม่มีฮาโลเจน
ขนาดแผ่น PCB สูงสุด: 620mm*1100mm
ใบรับรอง PCB: สอดคล้องกับกฎหมาย RoHS
ความหนา PCB: 1.6 ± 0.1 มิลลิเมตร
ความหนาของทองแดงนอกชั้น: 00.5-5oz
ความหนาของชั้นใน ทองแดง: 0.5-4oz
PCB ความหนาสูงสุดของแผ่น: 6.0 มม.
ขนาดรูขั้นต่ํา: 0.20 มิลลิเมตร
ความกว้างเส้นขนานขั้นต่ํา/พื้นที่: 3/3มิล
ขั้นต่ํา S / M Pitch: 0.1mm ((4mil)
ความหนาของแผ่นและอัตราการเปิด: 30:1
ขั้นต่ําหลุมทองแดง: 20μm
โฮเล ดิอา ความอดทน ((PTH): ± 0.075mm ((3mil)
หุบปาก ความอดทน ((NPTH): ± 0.05 มิลลิเมตร (2 มิล)
การเบี่ยงเบนตําแหน่งรู: ± 0.05 มิลลิเมตร (2 มิล)
ความอดทนในรูปแบบ: ± 0.05 มิลลิเมตร (2 มิล)
หน้ากากผสม PCB: สีดํา สีขาว สีเหลือง
พื้นผิว PCB จัด: HASL ไม่มีหมึก, ENIG ลงนม, เซ็นเคมี, ทองแฟลช, OSP, นิ้วทอง, เปลือก, เงินลงนม
ตํานาน: สีขาว
การทดสอบแบบ E: 100% AOI, X-ray, การทดสอบเครื่องบิน
รูปแบบ: เส้นทางและสกอร์/V-cut
มาตรฐานการตรวจสอบ: IPC-A-610CCLASSII รายละเอียดการใช้งาน
ใบรับรอง: UL (E503048),ISO9001/ISO14001/IATF16949
รายงานที่ออก: การตรวจสอบสุดท้าย, E-test, การทดสอบความสามารถในการผสม, Micro Section และอื่น ๆ
