โครงการผลิตเครื่องอิเล็กทรอนิกส์คอมพิวเตอร์

ชื่อแบรนด์: TECircuit
เลขรุ่น: TEC0153
ขั้นต่ำ: 1PCS
ราคา: USD 1.99 ~ USD9.99/pcs
ระยะเวลาการจัดส่ง: 5-15 วันต่อวัน
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ยี่ห้อ:
เซินเจิ้น Tecircuit Electronics Co., Ltd
ประเภทสินค้า:
PCB, บอร์ดความถี่สูง, RIGID PCB, บอร์ดแข็ง, บอร์ดแบบยืดหยุ่น, PCB แบบแข็ง, IC-Substrate, แกนโลหะ
รายการเลขที่:
R0056
บริการ:
บริการ PCBA
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ+กล่องกระดาษ
สามารถในการผลิต:
50000 ชิ้น/เดือน
เน้น:

บอร์ด PCB HDI ที่แข็งหลายชั้น

,

อิเล็กทรอนิกส์ ผลิต PCB HDI ที่แข็งแรง

,

การผลิตคอมพิวเตอร์ บอร์ดวงจรพิมพ์

คําอธิบายสินค้า

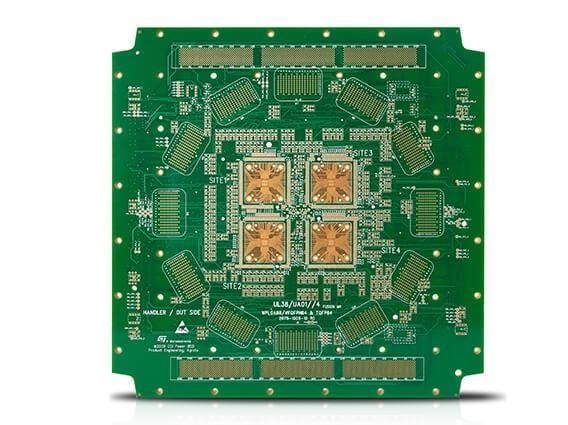

ภาพสินค้า

โครงการผลิตเครื่องอิเล็กทรอนิกส์คอมพิวเตอร์ 0







เกี่ยวกับ TECircuit



พบ:TECircuit ได้ดําเนินการมาตั้งแต่2004.

สถานที่:ผู้ให้บริการด้านการผลิตอิเล็กทรอนิกส์ (EMS) ที่ตั้งอยู่ที่เชนเจ่น ประเทศจีน


รายการ:PCB EMS ที่สามารถปรับแต่งได้ข้อเสนอจํานวนมากจุดหยุดเดียว
บริการร้านค้า

บริการ:
บอร์ดวงจรพิมพ์ (PCB) และการประกอบพานวงจรพิมพ์PCBA), แผ่นวงจรพิมพ์ยืดหยุ่นFPC), ส่วนประกอบ การจัดหา,
การสร้างกล่อง การทดสอบ


การประกันคุณภาพ: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 และสอดคล้องกับ ROHS และ REACH

ภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตารางเมตร พนักงาน: 930+ พลังงานผลิตรายเดือน: 100,000 m2



การใช้งานสินค้า



  • บอร์ดโลจิกหลัก:

    • ใช้ในวงจรหน่วยประมวลผลกลาง (CPU) และหน่วยประมวลผลกราฟิก (GPU) ให้การเชื่อมต่อความหนาแน่นสูงเพื่อการทํางานที่แข็งแรง
  • อินเตอร์เฟซการแสดง:

    • ใช้ในการเชื่อมต่อสําหรับจอสัมผัสและจอ LCD / LED, รับรองผลิตความละเอียดสูงและการตอบสนอง
  • ระบบจัดการพลังงาน:

    • รวมเข้ากับวงจร ที่จัดการการชาร์จแบตเตอรี่ การกระจายพลังงาน และประสิทธิภาพพลังงาน เพื่อขยายอายุการใช้งานของแบตเตอรี่
  • โมดูลสื่อสารไร้สาย:

    • ใช้ใน Wi-Fi, Bluetooth และส่วนประกอบการเชื่อมต่อเซลล์ เพื่อให้การส่งข้อมูลที่น่าเชื่อถือและรวดเร็ว
  • โมดูลกล้อง:

    • ใช้ในวงจรที่รองรับกล้องหน้าและหลัง ทําให้สามารถประมวลภาพและวิดีโอที่มีคุณภาพสูง
  • ระบบเสียง:

    • รวมเข้ากับวงจรเครื่องขยายเสียง และการเชื่อมต่อเครื่องเสียง ให้ผลิตเสียงที่มีคุณภาพสูง
  • เซ็นเซอร์:

    • ใช้ในเซ็นเซอร์ต่าง ๆ เช่น เครื่องวัดความเร็วและเครื่อง gyroscope เพิ่มความสามารถในการทํางาน เช่น การตรวจจับทิศทางและการตรวจจับการเคลื่อนไหว
  • อินเตอร์เฟซในการเก็บข้อมูล:

    • ใช้ในการเชื่อมต่อสําหรับการเก็บความจําแฟลช, รับรองการเข้าถึงข้อมูลและอัตราการโอนข้อมูลที่รวดเร็ว
  • สนามชาร์จ:

    • มีการบูรณาการใน USB-C หรืออินเตอร์เฟซการชาร์จอื่นๆ เพื่ออํานวยความสะดวกในการถ่ายทอดพลังงานและการเชื่อมต่อข้อมูลได้อย่างมีประสิทธิภาพ
  • ระบบจัดการความร้อน:

    • ใช้ในการออกแบบที่ต้องการการระบายความร้อนที่มีประสิทธิภาพ เพื่อรักษาผลงานที่ดีที่สุดในระหว่างการใช้งานที่ยาวนาน



ลักษณะสินค้า

  1. ความหนาแน่น:

    • PCBs HDI (High-Density Interconnect) ทําให้มีการออกแบบที่คอมแพคต์ที่มีจํานวนมากขององค์ประกอบที่จําเป็นสําหรับโปรไฟล์แท็บเล็ตบาง
  2. การ ปรับปรุง ความ มั่นคง ของ สัญญาณ:

    • เส้นทางที่สั้นกว่าและการนําทางที่ปรับปรุงขึ้น เพิ่มคุณภาพสัญญาณ ที่สําคัญสําหรับการถ่ายทอดข้อมูลและการสื่อสารความเร็วสูง
  3. การจัดการความร้อนที่ดีกว่า:

    • วัสดุที่ทันสมัยและการออกแบบหลายชั้น ช่วยในการระบายความร้อนได้อย่างมีประสิทธิภาพ ป้องกันการร้อนเกินในระหว่างงานที่หนัก
  4. การปรับปรุงความยืดหยุ่นในการเดินเส้นทาง:

    • การใช้ไมโครวิอาและวิอาที่ฝังไว้ ทําให้สามารถวางแผนวงจรที่ซับซ้อนได้ โดยเพิ่มประสิทธิภาพพื้นที่สูงสุด
  5. การออกแบบเบา:

    • การใช้วัสดุที่ลดลง ส่งผลให้การออกแบบของแท็บเล็ตเบาลง ทําให้การพกพาและประสบการณ์ของผู้ใช้ได้ดีขึ้น
  6. ประสิทธิภาพในราคาในการผลิตจํานวนมาก:

    • ขณะที่ต้นทุนเริ่มต้นอาจสูงขึ้น PCB HDI สามารถมีประสิทธิภาพต่อค่าใช้จ่ายในการผลิตขนาดใหญ่ เนื่องจากข้อได้เปรียบในการทํางานของพวกเขา
  7. ความสามารถในการปรับเปลี่ยน:

    • สามารถปรับปรุงให้เหมาะสมกับความต้องการการออกแบบเฉพาะเจาะจง ทําให้สามารถวางแผนและการตั้งค่าเป็นเอกลักษณ์สําหรับรุ่นแท็บเล็ตต่างๆได้
  8. ความทนทาน:

    • สร้างขึ้นเพื่อทนทานกับปัจจัยสิ่งแวดล้อม การันตีผลงานที่น่าเชื่อถือในการใช้งานประจําวัน
  9. การปฏิบัติตามกฎหมาย:

    • ออกแบบมาเพื่อตอบสนองมาตรฐานอุตสาหกรรมสําหรับความปลอดภัยและการทํางาน เพื่อให้การทํางานที่น่าเชื่อถือได้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
  10. ความสะดวกในการเข้าร่วม:

    • รองรับกับส่วนประกอบที่หลากหลาย ทําให้ง่ายต่อการนําลักษณะและเทคโนโลยีที่ทันสมัยเข้าสู่แท็บเล็ต





FAQ

คําถามที่ 1: อะไรคือสิ่งที่จําเป็นสําหรับข้อเสนอราคา?
คําตอบ:
PCB: QTY, Gerber file และความต้องการทางเทคนิค ((วัสดุ/การบํารุงผิว / ความหนาของทองแดง/ความหนาของแผ่น,...)
PCBA: ข้อมูล PCB, BOM, ((เอกสารการทดสอบ...)

Q2: คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
คําตอบ:
ไฟล์ PCB Gerber
รายการ BOM สําหรับ PCB
วิธีการทดสอบสําหรับ PCBA


Q3: ไฟล์ของฉันปลอดภัยไหม?
คําตอบ:
เอกสารของคุณถูกเก็บไว้อย่างปลอดภัย เราปกป้อง IP ของลูกค้าของเราตลอดกระบวนการ เอกสารจากลูกค้าทั้งหมดไม่เคยถูกแบ่งปันกับบุคคลที่ 3

Q4: วิธีการจัดส่งคืออะไร?
คําตอบ:

เราสามารถนําเสนอ FedEx / DHL / TNT / UPS สําหรับการจัดส่ง. นอกจากนี้, วิธีการจัดส่งที่ลูกค้าให้เป็นที่ยอมรับ.

Q5: วิธีการชําระเงินคืออะไร?
คําตอบ:
การโอนโทรเลขล่วงหน้า (ล่วงหน้า TT, T / T), PayPal ถูกยอมรับ

ครับคําอธิบายสินค้าครับ

รายละเอียด
ชั้น PCB: 1-42ชั้น
วัสดุ PCB CEM1, CEM3, Rogers, FR-4, FR-4 Tg สูง, แอลูมิเนียมเบส, ไม่มีฮาโลเจน
ขนาดแผ่น PCB สูงสุด: 620mm*1100mm
ใบรับรอง PCB: สอดคล้องกับกฎหมาย RoHS
ความหนา PCB: 1.6 ± 0.1 มิลลิเมตร
ความหนาของทองแดงนอกชั้น: 00.5-5oz
ความหนาของชั้นใน ทองแดง: 0.5-4oz
PCB ความหนาสูงสุดของแผ่น: 6.0 มม.
ขนาดรูขั้นต่ํา: 0.20 มิลลิเมตร
ความกว้างเส้นขนานขั้นต่ํา/พื้นที่: 3/3มิล
ขั้นต่ํา S / M Pitch: 0.1mm ((4mil)
ความหนาของแผ่นและอัตราการเปิด: 30:1
ขั้นต่ําหลุมทองแดง: 20μm
โฮเล ดิอา ความอดทน ((PTH): ± 0.075mm ((3mil)
หุบปาก ความอดทน ((NPTH): ± 0.05 มิลลิเมตร (2 มิล)
การเบี่ยงเบนตําแหน่งรู: ± 0.05 มิลลิเมตร (2 มิล)
ความอดทนในรูปแบบ: ± 0.05 มิลลิเมตร (2 มิล)
หน้ากากผสม PCB: สีดํา สีขาว สีเหลือง
พื้นผิว PCB จัด: HASL ไม่มีหมึก, ENIG ลงนม, เซ็นเคมี, ทองแฟลช, OSP, นิ้วทอง, เปลือก, เงินลงนม
ตํานาน: สีขาว
การทดสอบแบบ E: 100% AOI, X-ray, การทดสอบเครื่องบิน
รูปแบบ: เส้นทางและสกอร์/V-cut
มาตรฐานการตรวจสอบ: IPC-A-610CCLASSII รายละเอียดการใช้งาน
ใบรับรอง: UL (E503048),ISO9001/ISO14001/IATF16949
รายงานที่ออก: การตรวจสอบสุดท้าย, E-test, การทดสอบความสามารถในการผสม, Micro Section และอื่น ๆ
