PCB substrate
Created with Pixso. IC Substrate Multilayer PCB, HDI Rigid PCB ENIG Surface สําหรับโมดูล RF

IC Substrate Multilayer PCB, HDI Rigid PCB ENIG Surface สําหรับโมดูล RF

ชื่อแบรนด์: TECircuit
เลขรุ่น: TEC0203
ขั้นต่ำ: 1PCS
ราคา: USD 1.99 ~ USD9.99/pcs
ระยะเวลาการจัดส่ง: 5-15 วันต่อวัน
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ยี่ห้อ:
เซินเจิ้น Tecircuit Electronics Co., Ltd
ประเภทสินค้า:
PCB, บอร์ดความถี่สูง, RIGID PCB, บอร์ดแข็ง, บอร์ดแบบยืดหยุ่น, PCB แบบแข็ง, IC-Substrate, แกนโลหะ
รายการเลขที่:
R0072
บริการ:
บริการ PCBA
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ+กล่องกระดาษ
สามารถในการผลิต:
50000 ชิ้น/เดือน
เน้น:

โมดูล RF HDI Rigid PCB

,

PCB สับสราท IC แข็งแรงหลายชั้น

,

ENIG PCB ผิวหลายชั้น

คําอธิบายสินค้า

ภาพสินค้า

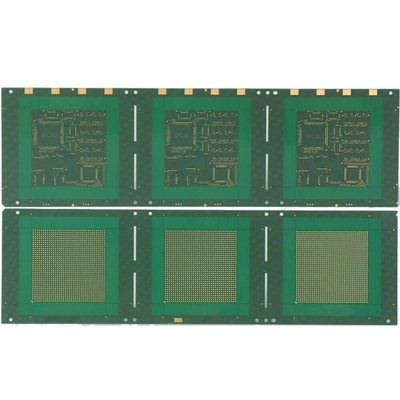

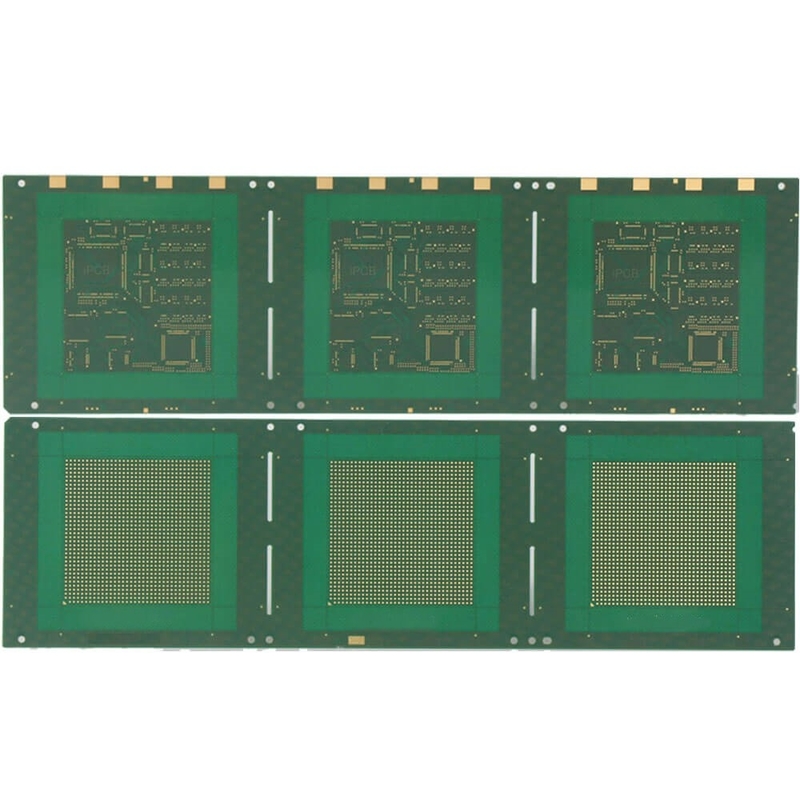

IC Substrate Multilayer PCB, HDI Rigid PCB ENIG Surface สําหรับโมดูล RF 0







เกี่ยวกับ TECircuit



พบ:TECircuit ได้ดําเนินการมาตั้งแต่2004.

สถานที่:ผู้ให้บริการด้านการผลิตอิเล็กทรอนิกส์ (EMS) ที่ตั้งอยู่ที่เชนเจ่น ประเทศจีน


รายการ:PCB EMS ที่สามารถปรับแต่งได้ข้อเสนอจํานวนมากจุดหยุดเดียว
บริการร้านค้า

บริการ:
บอร์ดวงจรพิมพ์ (PCB) และการประกอบพานวงจรพิมพ์PCBA), แผ่นวงจรพิมพ์ยืดหยุ่นFPC), ส่วนประกอบ การจัดหา,
การสร้างกล่อง การทดสอบ


การประกันคุณภาพ: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 และสอดคล้องกับ ROHS และ REACH

ภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตารางเมตร พนักงาน: 930+ พลังงานผลิตรายเดือน: 100,000 m2



การใช้งานสินค้า



  • อุปกรณ์สื่อสารไร้สาย:

    • ใช้ในสมาร์ทโฟน แท็บเล็ต และคอมพิวเตอร์แล็ปโตป เพื่ออํานวยความสะดวกในการสื่อสารไร้สายความถี่สูง รวมถึง Wi-Fi, Bluetooth และสัญญาณโทรศัพท์มือถือ
  • อุปกรณ์ IoT:

    • ใช้ในแอพลิเคชั่นอินเตอร์เน็ตของสิ่งของ (IoT) การเชื่อมต่อเซ็นเซอร์ เครื่องผลักดัน และโมดูลการสื่อสารสําหรับบ้านฉลาดและอุตสาหกรรมอัตโนมัติ
  • ระบบ RFID:

    • รวมเข้ากับระบบระบุความถี่ทางวิทยุ (RFID) สําหรับการติดตามและระบุตัวในด้านโลจิสติกส์, ขายปลีก และควบคุมการเข้าถึง
  • การสื่อสารผ่านดาวเทียม:

    • ใช้ในเครื่องรับสัญญาณดาวเทียมเพื่อการสื่อสารที่น่าเชื่อถือได้ในด้านอากาศและการป้องกัน
  • โครงสร้างพื้นฐานโทรคมนาคม:

    • ใช้ในสถานีฐานและอุปกรณ์โทรคมนาคมอื่น ๆ เพื่อจัดการการส่งสัญญาณและการรับสัญญาณผ่านความถี่ต่างๆ
  • อุปกรณ์การแพทย์:

    • ผสมผสานกับอุปกรณ์การแพทย์ที่ใช้ RF เช่น ระบบติดตามผู้ป่วยแบบไร้สาย และเครื่องมือวินิจฉัย เพิ่มความเชื่อมต่อและการส่งข้อมูล
  • การใช้งานในอุตสาหกรรมรถยนต์:

    • ใช้ในระบบสื่อสารรถยนต์ รวมถึงเทคโนโลยี V2X (รถยนต์สู่ทุกสิ่งทุกอย่าง) เพื่อเพิ่มความปลอดภัยและการนําทาง
  • อิเล็กทรอนิกส์ผู้บริโภค:

    • ใช้ในอุปกรณ์ เช่น ทีวีสมาร์ท และคอนโซลเกม เพื่อรองรับการสตรีมและการเชื่อมต่อแบบไร้สาย
  • ระบบชาร์จไร้สาย:

    • รวมเข้ากับระบบที่ทําให้การชาร์จแบบไร้สายสําหรับอุปกรณ์มือถือและรถไฟฟ้า สามารถส่งพลังงานได้ง่าย
  • เซนเซอร์และเครื่องดําเนิน:

    • ใช้ในเซ็นเซอร์และตัวขับเคลื่อน RF สําหรับการใช้งานควบคุมทางไกล เพิ่มอัตโนมัติและความตอบสนอง



ลักษณะสินค้า

  1. ผลงานความถี่สูง:

    • ออกแบบให้ทํางานได้อย่างมีประสิทธิภาพในความถี่สูง เพื่อให้การสูญเสียสัญญาณและการบิดเบือนในระหว่างการส่งสัญญาณน้อยที่สุด
  2. ความสมบูรณ์แบบของสัญญาณที่ดีเยี่ยม:

    • ออกแบบเพื่อรักษาความสมบูรณ์แบบของสัญญาณสูง ลดการขัดแย้งทางแม่เหล็กไฟฟ้า (EMI) และการกระแทกเสียงในแอพลิเคชั่น RF
  3. การสูญเสียไฟฟ้าดียิเลคทริกต่ํา:

    • วัสดุที่ใช้ได้ถูกเลือกเพื่อการสูญเสียไฟฟ้าต่ํา ซึ่งเป็นสิ่งสําคัญในการรักษาผลงานในการสื่อสาร RF
  4. การจัดการความร้อน:

    • ลักษณะการระบายความร้อนที่มีประสิทธิภาพในการบริหารผลงานทางความร้อน, รับประกันความน่าเชื่อถือขององค์ประกอบ RF ระหว่างการทํางาน
  5. การออกแบบที่คอมแพ็ค:

    • ปรับปรุงให้เหมาะสมกับรูปแบบขนาดเล็ก ทําให้สามารถบูรณาการในอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก โดยไม่เสียสละการทํางาน
  6. ความสามารถในการปรับเปลี่ยน:

    • สามารถปรับปรุงตามความต้องการ RF ที่เฉพาะเจาะจง รวมถึงจํานวนชั้น, ประเภทวัสดุ และการวางส่วนประกอบ
  7. ความทนทาน:

    • สร้างขึ้นเพื่อทนทานกับความเครียดของสิ่งแวดล้อม รวมถึงความแตกต่างของอุณหภูมิและการสั่นสะเทือนทางกล เพื่อให้ความน่าเชื่อถือในระยะยาว
  8. ความเหมาะสมกับ IC ต่าง ๆ:

    • ออกแบบมาเพื่อรองรับ IC และองค์ประกอบ RF หลากหลาย เพื่ออํานวยความสะดวกให้กับการใช้งานที่หลากหลายในการสื่อสารไร้สาย
  9. ความ ทนทาน ต่อ ปัจจัย สิ่งแวดล้อม:

    • มักถูกรักษาเพื่อป้องกันความชื้น ฝุ่น และการเผชิญหน้ากับสารเคมี เพิ่มความน่าเชื่อถือในสภาพการทํางานที่แตกต่างกัน
  10. ความสอดคล้องกับมาตรฐานของอุตสาหกรรม:

    • ผลิตให้ตรงกับมาตรฐานด้านโทรคมนาคมและความปลอดภัยที่เกี่ยวข้อง เพื่อรับรองการทํางานที่น่าเชื่อถือได้ในแอพลิเคชั่นสําคัญ





FAQ

คําถามที่ 1: อะไรคือสิ่งที่จําเป็นสําหรับข้อเสนอราคา?
คําตอบ:
PCB: QTY, Gerber file และความต้องการทางเทคนิค ((วัสดุ/การบํารุงผิว / ความหนาของทองแดง/ความหนาของแผ่น,...)
PCBA: ข้อมูล PCB, BOM, ((เอกสารการทดสอบ...)

Q2: คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
คําตอบ:
ไฟล์ PCB Gerber
รายการ BOM สําหรับ PCB
วิธีการทดสอบสําหรับ PCBA


Q3: ไฟล์ของฉันปลอดภัยไหม?
คําตอบ:
เอกสารของคุณถูกเก็บไว้อย่างปลอดภัย เราปกป้อง IP ของลูกค้าของเราตลอดกระบวนการ เอกสารจากลูกค้าทั้งหมดไม่เคยถูกแบ่งปันกับบุคคลที่ 3

Q4: วิธีการจัดส่งคืออะไร?
คําตอบ:

เราสามารถนําเสนอ FedEx / DHL / TNT / UPS สําหรับการจัดส่ง. นอกจากนี้, วิธีการจัดส่งที่ลูกค้าให้เป็นที่ยอมรับ.

Q5: วิธีการชําระเงินคืออะไร?
คําตอบ:
การโอนโทรเลขล่วงหน้า (ล่วงหน้า TT, T / T), PayPal ถูกยอมรับ

ครับคําอธิบายสินค้าครับ

รายละเอียด
ชั้น PCB: 1-42ชั้น
วัสดุ PCB CEM1, CEM3, Rogers, FR-4, FR-4 Tg สูง, แอลูมิเนียมเบส, ไม่มีฮาโลเจน
ขนาดแผ่น PCB สูงสุด: 620mm*1100mm
ใบรับรอง PCB: สอดคล้องกับกฎหมาย RoHS
ความหนา PCB: 1.6 ± 0.1 มิลลิเมตร
ความหนาของทองแดงนอกชั้น: 00.5-5oz
ความหนาของชั้นใน ทองแดง: 0.5-4oz
PCB ความหนาสูงสุดของแผ่น: 6.0 มม.
ขนาดรูขั้นต่ํา: 0.20 มิลลิเมตร
ความกว้างเส้นขนานขั้นต่ํา/พื้นที่: 3/3มิล
ขั้นต่ํา S / M Pitch: 0.1mm ((4mil)
ความหนาของแผ่นและอัตราการเปิด: 30:1
ขั้นต่ําหลุมทองแดง: 20μm
โฮเล ดิอา ความอดทน ((PTH): ± 0.075mm ((3mil)
หุบปาก ความอดทน ((NPTH): ± 0.05 มิลลิเมตร (2 มิล)
การเบี่ยงเบนตําแหน่งรู: ± 0.05 มิลลิเมตร (2 มิล)
ความอดทนในรูปแบบ: ± 0.05 มิลลิเมตร (2 มิล)
หน้ากากผสม PCB: สีดํา สีขาว สีเหลือง
พื้นผิว PCB จัด: HASL ไม่มีหมึก, ENIG ลงนม, เซ็นเคมี, ทองแฟลช, OSP, นิ้วทอง, เปลือก, เงินลงนม
ตํานาน: สีขาว
การทดสอบแบบ E: 100% AOI, X-ray, การทดสอบเครื่องบิน
รูปแบบ: เส้นทางและสกอร์/V-cut
มาตรฐานการตรวจสอบ: IPC-A-610CCLASSII รายละเอียดการใช้งาน
ใบรับรอง: UL (E503048),ISO9001/ISO14001/IATF16949
รายงานที่ออก: การตรวจสอบสุดท้าย, E-test, การทดสอบความสามารถในการผสม, Micro Section และอื่น ๆ
