รายละเอียดสินค้า

Created with Pixso. บ้าน Created with Pixso. ผลิตภัณฑ์ Created with Pixso.
PCB substrate
Created with Pixso. IC Substrate Multilayer Rigid PCB MEMS Sensor ระบบไฟฟ้ากลไกเล็ก

IC Substrate Multilayer Rigid PCB MEMS Sensor ระบบไฟฟ้ากลไกเล็ก

ชื่อแบรนด์: TECircuit
เลขรุ่น: TEC0208
ขั้นต่ำ: 1PCS
ราคา: USD 1.99 ~ USD9.99/pcs
ระยะเวลาการจัดส่ง: 5-15 วันต่อวัน
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ยี่ห้อ:
เซินเจิ้น Tecircuit Electronics Co., Ltd
ประเภทสินค้า:
PCB, บอร์ดความถี่สูง, RIGID PCB, บอร์ดแข็ง, บอร์ดแบบยืดหยุ่น, PCB แบบแข็ง, IC-Substrate, แกนโลหะ
รายการเลขที่:
R0076
บริการ:
บริการ PCBA
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ+กล่องกระดาษ
สามารถในการผลิต:
50000 ชิ้น/เดือน
เน้น:

IC Substrate Multilayer PCB ที่แข็งแรง

,

ระบบอิเล็กทรอนิกส์ PCB แข็งแรง

คําอธิบายสินค้า

ภาพสินค้า

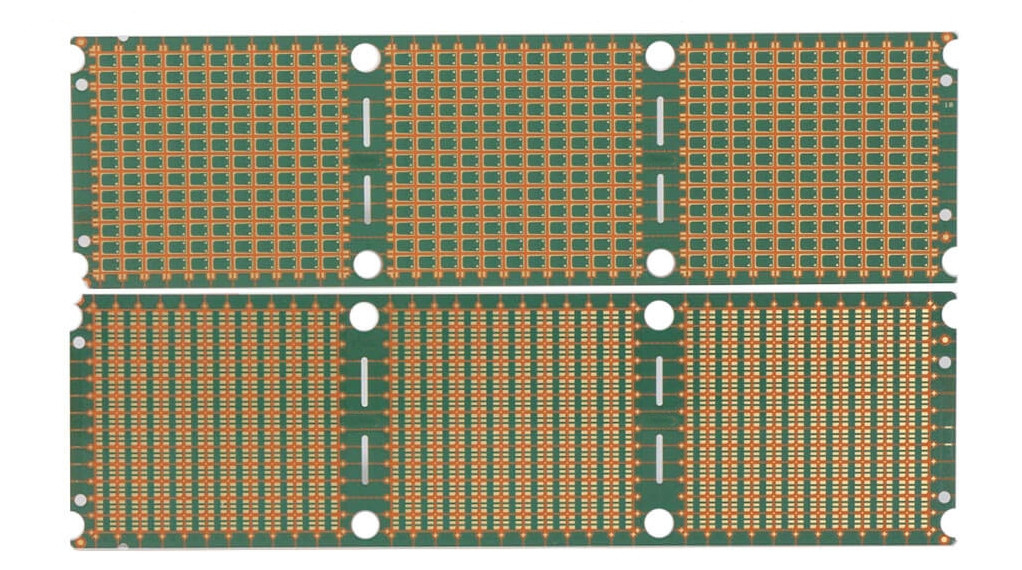

IC Substrate Multilayer Rigid PCB MEMS Sensor ระบบไฟฟ้ากลไกเล็ก 0













เกี่ยวกับ TECircuit



พบ:TECircuit ได้ดําเนินการมาตั้งแต่2004.

สถานที่:ผู้ให้บริการด้านการผลิตอิเล็กทรอนิกส์ (EMS) ที่ตั้งอยู่ที่เชนเจ่น ประเทศจีน


รายการ:PCB EMS ที่สามารถปรับแต่งได้ข้อเสนอจํานวนมากจุดหยุดเดียว
บริการร้านค้า

บริการ:
บอร์ดวงจรพิมพ์ (PCB) และการประกอบพานวงจรพิมพ์PCBA), แผ่นวงจรพิมพ์ยืดหยุ่นFPC), ส่วนประกอบ การจัดหา,
การสร้างกล่อง การทดสอบ


การประกันคุณภาพ: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 และสอดคล้องกับ ROHS และ REACH

ภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตารางเมตร พนักงาน: 930+ พลังงานผลิตรายเดือน: 100,000 m2



การใช้งานสินค้า

  • อิเล็กทรอนิกส์ผู้บริโภค:

    • ใช้ในสมาร์ทโฟนและแท็บเล็ตสําหรับการตรวจจับการเคลื่อนไหว, การตรวจจับทิศทาง, และการตรวจจับสิ่งแวดล้อม (อุณหภูมิ, ความชื้น)
  • ระบบรถยนต์:

    • ผสมผสานกับยานยนต์สําหรับการใช้งาน เช่น เซ็นเซอร์การเปิดตัวถุงอากาศ ระบบการติดตามความดันยาง (TPMS) และการควบคุมความมั่นคง
  • อุปกรณ์การแพทย์:

    • ใช้ในอุปกรณ์วินิจฉัยและติดตาม รวมถึงอุปกรณ์สุขภาพที่ใส่ได้ ที่ติดตามสัญญาณและการเคลื่อนไหวสําคัญ
  • อัตโนมัติอุตสาหกรรม:

    • ใช้ในระบบอัตโนมัติโรงงานสําหรับการติดตามความดัน อุณหภูมิ และการเคลื่อนไหวเพื่อเพิ่มประสิทธิภาพการปฏิบัติงาน
  • อุปกรณ์บ้านฉลาด:

    • รวมเข้ากับอุปกรณ์ฉลาด สําหรับการติดตามสิ่งแวดล้อม ระบบรักษาความปลอดภัย และการจัดการพลังงาน
  • หุ่นยนต์:

    • ใช้ในระบบหุ่นยนต์สําหรับการนําทาง ตําแหน่ง และการปฏิสัมพันธ์กับสิ่งแวดล้อมผ่านเซ็นเซอร์ต่างๆ
  • การบินและอวกาศและการป้องกัน:

    • ใช้ในหน่วยวัดความอ่อนแอ (IMU) สําหรับระบบการนําทางและการนําทาง, รับประกันความแม่นยําในการใช้งานที่สําคัญ
  • เกมส์และความเป็นจริงจริง:

    • อินเทกรีตในเครื่องควบคุมเกมส์ และหูฟัง VR สําหรับการติดตามการเคลื่อนไหวและประสบการณ์ที่น่าทึ่ง
  • การติดตามสิ่งแวดล้อม:

    • ใช้ในเซ็นเซอร์ที่ตรวจจับคุณภาพอากาศ ระดับมลพิษ และปริมาตรสิ่งแวดล้อมอื่นๆ
  • การเกษตร:

    • ใช้ในเกษตรแม่นยําเพื่อติดตามสภาพดิน สุขภาพพืช และปัจจัยสิ่งแวดล้อมที่ส่งผลกระทบต่อผลผลิต



ลักษณะสินค้า

  1. การลดขนาด:

    • เซนเซอร์ MEMS มีขนาดเล็ก สามารถนําไปใช้ในอุปกรณ์ขนาดเล็กได้ โดยไม่เสียสละผลงาน
  2. ความรู้สึกสูง:

    • ออกแบบมาเพื่อตรวจจับการเปลี่ยนแปลงเล็ก ๆ น้อย ๆ ในปรากฏการณ์ฟิสิกอล เพื่อให้การอ่านที่แม่นยําสําหรับการใช้งานต่างๆ
  3. การบริโภคพลังงานต่ํา:

    • ออกแบบมาเพื่อประหยัดพลังงาน ทําให้เหมาะสําหรับอุปกรณ์ที่ใช้แบตเตอรี่และอุปกรณ์พกพา
  4. ความแข็งแรง:

    • สร้างขึ้นเพื่อทนต่อสภาพแวดล้อมที่รุนแรง เพื่อให้ความน่าเชื่อถือได้ในการใช้งานต่างๆ รวมถึงการใช้งานในอุตสาหกรรมและรถยนต์
  5. ความ ชัดเจน และ ความ แม่น:

    • ให้การวัดที่น่าเชื่อถือด้วยการเคลื่อนไหวที่ต่ําและการซ้ําซ้ําสูง ที่จําเป็นสําหรับการใช้งานที่สําคัญ
  6. ความสามารถในการบูรณาการ:

    • สามารถบูรณาการได้อย่างง่ายดายกับองค์ประกอบอิเล็กทรอนิกส์อื่น ๆ เพิ่มความสามารถในการทํางานในระบบที่ซับซ้อน
  7. ประสิทธิภาพในเรื่องค่าใช้จ่าย:

    • เทคนิคการผลิตขนาดใหญ่สําหรับอุปกรณ์ MEMS ลดต้นทุน ทําให้มันสามารถใช้ได้ในหลายประเภท
  8. ความหลากหลาย:

    • เซนเซอร์ MEMS สามารถออกแบบให้ใช้ในรูปแบบการตรวจจับต่างๆ ได้แก่ การเร่ง ความดัน อุณหภูมิ และการตรวจจับสารเคมี
  9. การประมวลผลข้อมูลในเวลาจริง:

    • สามารถให้ผลตอบสนองและข้อมูลทันที ซึ่งเป็นสิ่งจําเป็นสําหรับการใช้งานที่ต้องการการติดตามและควบคุมในเวลาจริง
  10. ความสอดคล้องกับมาตรฐานของอุตสาหกรรม:

    • ผลิตให้ตรงกับมาตรฐานความปลอดภัยและการทํางานที่เข้มงวด เพื่อให้มีความน่าเชื่อถือในการใช้งานที่สําคัญ





FAQ

คําถามที่ 1: อะไรคือสิ่งที่จําเป็นสําหรับข้อเสนอราคา?
คําตอบ:
PCB: QTY, Gerber file และความต้องการทางเทคนิค ((วัสดุ/การบํารุงผิว / ความหนาของทองแดง/ความหนาของแผ่น,...)
PCBA: ข้อมูล PCB, BOM, ((เอกสารการทดสอบ...)

Q2: คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
คําตอบ:
ไฟล์ PCB Gerber
รายการ BOM สําหรับ PCB
วิธีการทดสอบสําหรับ PCBA


Q3: ไฟล์ของฉันปลอดภัยไหม?
คําตอบ:
เอกสารของคุณถูกเก็บไว้อย่างปลอดภัย เราปกป้อง IP ของลูกค้าของเราตลอดกระบวนการ เอกสารจากลูกค้าทั้งหมดไม่เคยถูกแบ่งปันกับบุคคลที่ 3

Q4: วิธีการจัดส่งคืออะไร?
คําตอบ:

เราสามารถนําเสนอ FedEx / DHL / TNT / UPS สําหรับการจัดส่ง. นอกจากนี้, วิธีการจัดส่งที่ลูกค้าให้เป็นที่ยอมรับ.

Q5: วิธีการชําระเงินคืออะไร?
คําตอบ:
การโอนโทรเลขล่วงหน้า (ล่วงหน้า TT, T / T), PayPal ถูกยอมรับ

ครับคําอธิบายสินค้าครับ

รายละเอียด
ชั้น PCB: 1-42ชั้น
วัสดุ PCB CEM1, CEM3, Rogers, FR-4, FR-4 Tg สูง, แอลูมิเนียมเบส, ไม่มีฮาโลเจน
ขนาดแผ่น PCB สูงสุด: 620mm*1100mm
ใบรับรอง PCB: สอดคล้องกับกฎหมาย RoHS
ความหนา PCB: 1.6 ± 0.1 มิลลิเมตร
ความหนาของทองแดงนอกชั้น: 00.5-5oz
ความหนาของชั้นใน ทองแดง: 0.5-4oz
PCB ความหนาสูงสุดของแผ่น: 6.0 มม.
ขนาดรูขั้นต่ํา: 0.20 มิลลิเมตร
ความกว้างเส้นขนานขั้นต่ํา/พื้นที่: 3/3มิล
ขั้นต่ํา S / M Pitch: 0.1mm ((4mil)
ความหนาของแผ่นและอัตราการเปิด: 30:1
ขั้นต่ําหลุมทองแดง: 20μm
โฮเล ดิอา ความอดทน ((PTH): ± 0.075mm ((3mil)
หุบปาก ความอดทน ((NPTH): ± 0.05 มิลลิเมตร (2 มิล)
การเบี่ยงเบนตําแหน่งรู: ± 0.05 มิลลิเมตร (2 มิล)
ความอดทนในรูปแบบ: ± 0.05 มิลลิเมตร (2 มิล)
หน้ากากผสม PCB: สีดํา สีขาว สีเหลือง
พื้นผิว PCB จัด: HASL ไม่มีหมึก, ENIG ลงนม, เซ็นเคมี, ทองแฟลช, OSP, นิ้วทอง, เปลือก, เงินลงนม
ตํานาน: สีขาว
การทดสอบแบบ E: 100% AOI, X-ray, การทดสอบเครื่องบิน
รูปแบบ: เส้นทางและสกอร์/V-cut
มาตรฐานการตรวจสอบ: IPC-A-610CCLASSII รายละเอียดการใช้งาน
ใบรับรอง: UL (E503048),ISO9001/ISO14001/IATF16949
รายงานที่ออก: การตรวจสอบสุดท้าย, E-test, การทดสอบความสามารถในการผสม, Micro Section และอื่น ๆ
