PCB substrate
Created with Pixso. IC Substrate Multilayer Rigid PCB สําหรับมือถือ EMMC แพคเกจ Substrate

IC Substrate Multilayer Rigid PCB สําหรับมือถือ EMMC แพคเกจ Substrate

ชื่อแบรนด์: TECircuit
เลขรุ่น: TEC0211
ขั้นต่ำ: 1PCS
ราคา: USD 1.99 ~ USD9.99/pcs
ระยะเวลาการจัดส่ง: 5-15 วันต่อวัน
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ยี่ห้อ:
เซินเจิ้น Tecircuit Electronics Co., Ltd
ประเภทสินค้า:
PCB, บอร์ดความถี่สูง, RIGID PCB, บอร์ดแข็ง, บอร์ดแบบยืดหยุ่น, PCB แบบแข็ง, IC-Substrate, แกนโลหะ
รายการเลขที่:
R0079
บริการ:
บริการ PCBA
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ+กล่องกระดาษ
สามารถในการผลิต:
50000 ชิ้น/เดือน
เน้น:

โทรศัพท์มือถือ Multilayer Rigid PCB

,

IC Substrate PCB โทรศัพท์มือถือ

คําอธิบายสินค้า

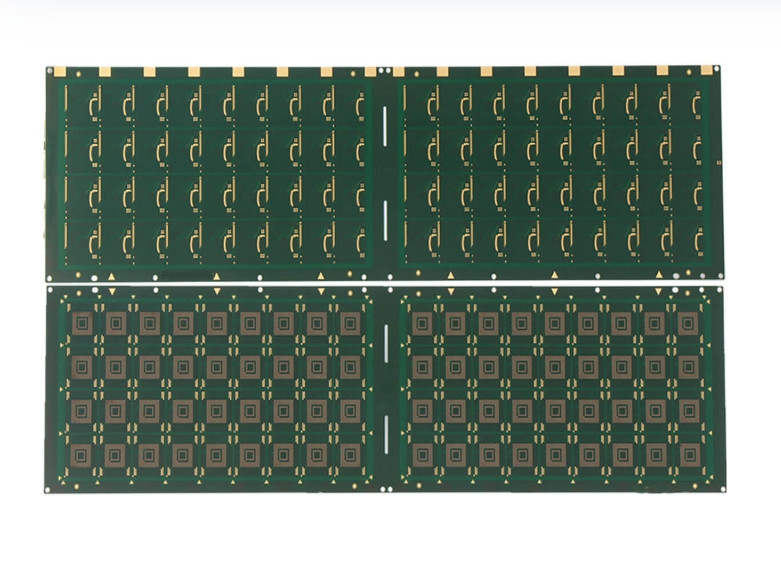

ภาพสินค้า



IC Substrate Multilayer Rigid PCB สําหรับมือถือ EMMC แพคเกจ Substrate 0









เกี่ยวกับ TECircuit



พบ:TECircuit ได้ดําเนินการมาตั้งแต่2004.

สถานที่:ผู้ให้บริการด้านการผลิตอิเล็กทรอนิกส์ (EMS) ที่ตั้งอยู่ที่เชนเจ่น ประเทศจีน


รายการ:PCB EMS ที่สามารถปรับแต่งได้ข้อเสนอจํานวนมากจุดหยุดเดียว
บริการร้านค้า

บริการ:
บอร์ดวงจรพิมพ์ (PCB) และการประกอบพานวงจรพิมพ์PCBA), แผ่นวงจรพิมพ์ยืดหยุ่นFPC), ส่วนประกอบ การจัดหา,
การสร้างกล่อง การทดสอบ


การประกันคุณภาพ: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 และสอดคล้องกับ ROHS และ REACH

ภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตารางเมตร พนักงาน: 930+ พลังงานผลิตรายเดือน: 100,000 m2



การใช้งานสินค้า

  • ผู้ประมวลผลแอพลิเคชั่น:

    • ใช้ในหน่วยประมวลผลหลักของสมาร์ทโฟน ทําให้สามารถคิดเลขได้อย่างสูง และสามารถทํางานหลายงานได้
  • เครื่องประมวลผลเบสเบนด์:

    • รวมอยู่ในองค์ประกอบที่รับผิดชอบในการบริหารการสื่อสารไร้สาย รวมถึงการเชื่อมต่อทางเซลล์และการส่งข้อมูล
  • IC การจัดการพลังงาน:

    • ใช้ในการจัดการพลังงานเพื่อปรับปรุงการใช้แบตเตอรี่และประสิทธิภาพการชาร์จ
  • โมดูล RF:

    • ใช้ในส่วนประกอบความถี่วิทยุสําหรับ Wi-Fi, Bluetooth และฟังก์ชัน GPS เพิ่มคุณสมบัติการเชื่อมต่อ
  • โมดูลกล้อง:

    • ผสมรวมในพื้นฐานที่รองรับการประมวลภาพ และการเชื่อมต่อเซ็นเซอร์ สําหรับการถ่ายภาพที่มีคุณภาพสูง
  • โมดูลความจํา:

    • ใช้ในสับสราตสําหรับ RAM และฟลัชเมมรี่ ทําให้สะดวกในการเก็บข้อมูลและการสกัดข้อมูลอย่างรวดเร็ว
  • การแสดงไดรเวอร์:

    • ใช้ในวงจรที่บริหารจอแสดงผล, รับประกันความละเอียดสูงและการตอบสนองสําหรับจอสัมผัส
  • ชิปประมวลผลเสียง:

    • ผสมผสานในออดีโอ IC ที่เพิ่มคุณภาพเสียงและรองรับฟังก์ชันออดีโอที่ก้าวหน้า
  • เซ็นเซอร์:

    • ใช้ในพื้นฐานสําหรับเซ็นเซอร์ต่าง ๆ รวมถึงเครื่องสแกนลายนิ้วมือ เครื่องวัดความเร็วและเครื่อง gyroscope
  • การแก้ไขความเชื่อมต่อ:

    • ใช้ในพื้นฐานสําหรับ NFC ( Near Field Communication) และเทคโนโลยีเชื่อมต่ออื่น ๆ



ลักษณะสินค้า

  1. ความหนาแน่น:

    • ออกแบบมาเพื่อรองรับการเชื่อมต่อจํานวนมากในพื้นที่ที่คอมแพคต์ ที่จําเป็นสําหรับสมาร์ทโฟนที่ทันสมัย
  2. การจัดการความร้อน:

    • มีกลไกการระบายความร้อนที่มีประสิทธิภาพในการรักษาอุณหภูมิการทํางานที่ดีที่สุดสําหรับองค์ประกอบที่มีประสิทธิภาพสูง
  3. รายละเอียดต่ํา:

    • การออกแบบที่คอมแพคต์ ทําให้สามารถบูรณาการในอุปกรณ์เคลื่อนไหวที่บาง โดยไม่เสียความสามารถในการทํางาน
  4. ความสมบูรณ์แบบของสัญญาณ:

    • ออกแบบมาเพื่อลดการสูญเสียสัญญาณและการขัดขวางให้น้อยที่สุด เพื่อให้การทํางานที่น่าเชื่อถือได้ สําหรับการส่งข้อมูลความเร็วสูง
  5. ประสิทธิภาพในเรื่องค่าใช้จ่าย:

    • เหมาะสําหรับการผลิตปริมาณสูง ทําให้ผลิตได้สมดุลกับต้นทุนการผลิต
  6. ความทนทาน:

    • สร้างขึ้นเพื่อทนทานกับความเครียดทางกลและสภาพแวดล้อม เพื่อให้มีความน่าเชื่อถือในการใช้งานประจําวัน
  7. ความเหมาะสม:

    • สามารถใช้ได้กับวัสดุและเทคโนโลยีครึ่งประสาทต่างๆ เพิ่มความยืดหยุ่นในการออกแบบ
  8. ความสามารถในการปรับเปลี่ยน:

    • ปรับปรุงเพื่อตอบสนองความต้องการการออกแบบและความต้องการการใช้งานเฉพาะเจาะจง โดยสนับสนุนลักษณะใหม่
  9. การปฏิบัติตามมาตรฐาน:

    • ผลิตให้ตรงกับมาตรฐานของอุตสาหกรรม สําหรับการทํางาน ความปลอดภัย และกฎหมายสิ่งแวดล้อม
  10. การประกอบง่าย:

    • ออกแบบให้เข้ากันได้กับกระบวนการประกอบอัตโนมัติ เพิ่มประสิทธิภาพการผลิต





FAQ

คําถามที่ 1: อะไรคือสิ่งที่จําเป็นสําหรับข้อเสนอราคา?
คําตอบ:
PCB: QTY, Gerber file และความต้องการทางเทคนิค ((วัสดุ/การบํารุงผิว / ความหนาของทองแดง/ความหนาของแผ่น,...)
PCBA: ข้อมูล PCB, BOM, ((เอกสารการทดสอบ...)

Q2: คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
คําตอบ:
ไฟล์ PCB Gerber
รายการ BOM สําหรับ PCB
วิธีการทดสอบสําหรับ PCBA


Q3: ไฟล์ของฉันปลอดภัยไหม?
คําตอบ:
เอกสารของคุณถูกเก็บไว้อย่างปลอดภัย เราปกป้อง IP ของลูกค้าของเราตลอดกระบวนการ เอกสารจากลูกค้าทั้งหมดไม่เคยถูกแบ่งปันกับบุคคลที่ 3

Q4: วิธีการจัดส่งคืออะไร?
คําตอบ:

เราสามารถนําเสนอ FedEx / DHL / TNT / UPS สําหรับการจัดส่ง. นอกจากนี้, วิธีการจัดส่งที่ลูกค้าให้เป็นที่ยอมรับ.

Q5: วิธีการชําระเงินคืออะไร?
คําตอบ:
การโอนโทรเลขล่วงหน้า (ล่วงหน้า TT, T / T), PayPal ถูกยอมรับ

ครับคําอธิบายสินค้าครับ

รายละเอียด
ชั้น PCB: 1-42ชั้น
วัสดุ PCB CEM1, CEM3, Rogers, FR-4, FR-4 Tg สูง, แอลูมิเนียมเบส, ไม่มีฮาโลเจน
ขนาดแผ่น PCB สูงสุด: 620mm*1100mm
ใบรับรอง PCB: สอดคล้องกับกฎหมาย RoHS
ความหนา PCB: 1.6 ± 0.1 มิลลิเมตร
ความหนาของทองแดงนอกชั้น: 00.5-5oz
ความหนาของชั้นใน ทองแดง: 0.5-4oz
PCB ความหนาสูงสุดของแผ่น: 6.0 มม.
ขนาดรูขั้นต่ํา: 0.20 มิลลิเมตร
ความกว้างเส้นขนานขั้นต่ํา/พื้นที่: 3/3มิล
ขั้นต่ํา S / M Pitch: 0.1mm ((4mil)
ความหนาของแผ่นและอัตราการเปิด: 30:1
ขั้นต่ําหลุมทองแดง: 20μm
โฮเล ดิอา ความอดทน ((PTH): ± 0.075mm ((3mil)
หุบปาก ความอดทน ((NPTH): ± 0.05 มิลลิเมตร (2 มิล)
การเบี่ยงเบนตําแหน่งรู: ± 0.05 มิลลิเมตร (2 มิล)
ความอดทนในรูปแบบ: ± 0.05 มิลลิเมตร (2 มิล)
หน้ากากผสม PCB: สีดํา สีขาว สีเหลือง
พื้นผิว PCB จัด: HASL ไม่มีหมึก, ENIG ลงนม, เซ็นเคมี, ทองแฟลช, OSP, นิ้วทอง, เปลือก, เงินลงนม
ตํานาน: สีขาว
การทดสอบแบบ E: 100% AOI, X-ray, การทดสอบเครื่องบิน
รูปแบบ: เส้นทางและสกอร์/V-cut
มาตรฐานการตรวจสอบ: IPC-A-610CCLASSII รายละเอียดการใช้งาน
ใบรับรอง: UL (E503048),ISO9001/ISO14001/IATF16949
รายงานที่ออก: การตรวจสอบสุดท้าย, E-test, การทดสอบความสามารถในการผสม, Micro Section และอื่น ๆ
