บอร์ดวงจรพิมพ์ PCB ความหนาแน่นสูง HDI สําหรับอุปกรณ์แม่นยํา

ชื่อแบรนด์: TECircuit
เลขรุ่น: TEC0152
ขั้นต่ำ: 1PCS
ราคา: USD 1.99 ~ USD9.99/pcs
ระยะเวลาการจัดส่ง: 5-15 วันต่อวัน
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ยี่ห้อ:
เซินเจิ้น Tecircuit Electronics Co., Ltd
ประเภทสินค้า:
PCB, บอร์ดความถี่สูง, RIGID PCB, บอร์ดแข็ง, บอร์ดแบบยืดหยุ่น, PCB แบบแข็ง, IC-Substrate, แกนโลหะ
รายการเลขที่:
R0055
บริการ:
บริการ PCBA
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ+กล่องกระดาษ
สามารถในการผลิต:
50000 ชิ้น/เดือน
เน้น:

เครื่องประกอบความแม่นยํา บอร์ดวงจรพิมพ์

,

HDI PCB อินเตอร์คอนเนคต์ความหนาแน่นสูง

คําอธิบายสินค้า

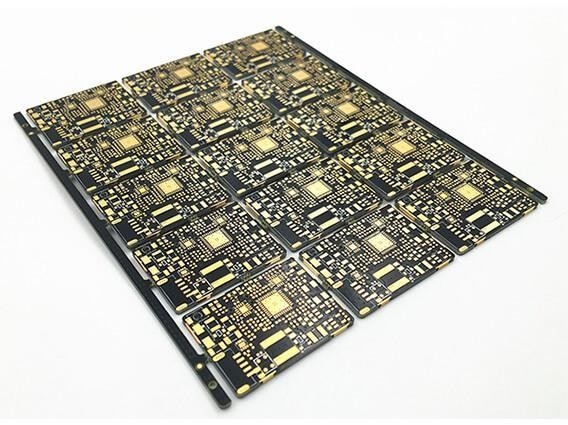

ภาพสินค้า

บอร์ดวงจรพิมพ์ PCB ความหนาแน่นสูง HDI สําหรับอุปกรณ์แม่นยํา 0





เกี่ยวกับ TECircuit



พบ:TECircuit ได้ดําเนินการมาตั้งแต่2004.

สถานที่:ผู้ให้บริการด้านการผลิตอิเล็กทรอนิกส์ (EMS) ที่ตั้งอยู่ที่เชนเจ่น ประเทศจีน


รายการ:PCB EMS ที่สามารถปรับแต่งได้ข้อเสนอจํานวนมากจุดหยุดเดียว
บริการร้านค้า

บริการ:
บอร์ดวงจรพิมพ์ (PCB) และการประกอบพานวงจรพิมพ์PCBA), แผ่นวงจรพิมพ์ยืดหยุ่นFPC), ส่วนประกอบ การจัดหา,
การสร้างกล่อง การทดสอบ


การประกันคุณภาพ: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 และสอดคล้องกับ ROHS และ REACH

ภาพโรงงาน:
โรงงานของบริษัทเอง: 50,000 ตารางเมตร พนักงาน: 930+ พลังงานผลิตรายเดือน: 100,000 m2



การใช้งานสินค้า



  • อุปกรณ์การแพทย์:

    • ใช้ในอุปกรณ์วินิจฉัย เช่น เครื่อง MRI และอุปกรณ์ฉายเสียง ที่มีความแม่นยําและมีความน่าเชื่อถือสูง
  • อัตโนมัติอุตสาหกรรม:

    • ใช้ในระบบควบคุมสําหรับหุ่นยนต์และเครื่องจักร ทําให้สามารถติดตามและควบคุมการปฏิบัติงานได้อย่างแม่นยํา
  • การบินและอวกาศและการป้องกัน:

    • รวมเข้ากับระบบเครื่องบินและอุปกรณ์ทหาร ที่ความทนทานและความแม่นยําเป็นสิ่งจําเป็นในสภาพแวดล้อมที่ท้าทาย
  • การโทรคมนาคม:

    • ใช้ในอุปกรณ์สื่อสารความเร็วสูง เช่น รูเตอร์และสวิตช์ เพื่อให้การถ่ายทอดข้อมูลมีประสิทธิภาพ และสูญเสียสัญญาณน้อยที่สุด
  • อุปกรณ์ทดสอบและวัด:

    • ใช้ในกล้องออสซิลโลสโกป เครื่องวิเคราะห์สเปคตรัม และเครื่องมือการวัดความแม่นยําอื่นๆ ที่ต้องการความสมบูรณ์แบบและความหนาแน่นของสัญญาณสูง
  • อิเล็กทรอนิกส์ผู้บริโภค:

    • รวมเข้ากับอุปกรณ์เสียงระดับสูง กล้อง และสมาร์ทโฟน เพื่อให้บริการกับการแก้ไขที่คอมแพคต์และมีฟังก์ชันที่ทันสมัย
  • ระบบรถยนต์:

    • ใช้ในเซ็นเซอร์ความแม่นยําและโมดูลควบคุมสําหรับระบบช่วยขับขี่ระดับสูง (ADAS) และรถไฟฟ้า
  • หุ่นยนต์:

    • ใช้ในระบบควบคุมความแม่นยําและเซ็นเซอร์สําหรับแขนหุ่นยนต์และระบบอัตโนมัติ, รับประกันการทํางานที่แม่นยํา
  • เครื่องมือการวิจัยและพัฒนา:

    • รวมเข้ากับอุปกรณ์สําหรับการวิจัยทางวิทยาศาสตร์ ทําให้สามารถวัดและรวบรวมข้อมูลได้อย่างแม่นยําในห้องปฏิบัติการ
  • อุปกรณ์บ้านฉลาด:

    • ใช้ในอุปกรณ์สมาร์ทที่ทันสมัยและอุปกรณ์ IoT ทําให้มีการออกแบบที่คอมแพคต์และมีลักษณะที่พัฒนา



ลักษณะสินค้า

  1. ความหนาแน่น:

    • PCBs HDI (High-Density Interconnect) ทําให้สามารถใช้ส่วนประกอบและการออกแบบที่ซับซ้อนมากขึ้นในพื้นที่ที่น้อยลง เหมาะสําหรับอุปกรณ์ความละเอียด
  2. การ ปรับปรุง ความ มั่นคง ของ สัญญาณ:

    • เส้นทางที่สั้นกว่าและความจุของปรสิตที่ลดลงช่วยเพิ่มความสมบูรณ์ของสัญญาณ ซึ่งเป็นสิ่งจําเป็นสําหรับการใช้งานความถี่สูงและความรู้สึก
  3. การจัดการความร้อนที่ดีกว่า:

    • วัสดุที่ทันสมัยและการออกแบบแบบหลายชั้น ทําให้การระบายความร้อนได้อย่างมีประสิทธิภาพ เป็นสิ่งสําคัญในการรักษาผลงานในอุปกรณ์ความแม่นยํา
  4. การปรับปรุงความยืดหยุ่นในการเดินเส้นทาง:

    • การใช้ไมโครวิอาและวิอาที่ฝังไว้ ทําให้สามารถวางแผนวงจรที่ซับซ้อนและใช้พื้นที่ได้อย่างมีประสิทธิภาพ
  5. การออกแบบเบา:

    • การใช้วัสดุที่ลดลงใน HDI PCB ส่งผลให้มีอุปกรณ์ที่เบากว่า ซึ่งเป็นข้อดีสําหรับอุปกรณ์ที่พกพาและแม่นยํา
  6. ประสิทธิภาพในราคาในปริมาณที่สูง:

    • ขณะที่ต้นทุนเริ่มต้นอาจสูงขึ้น PCB HDI สามารถมีประสิทธิภาพต่อค่าใช้จ่ายในการผลิตจํานวนมาก เนื่องจากผลประโยชน์ในการทํางานของพวกเขา
  7. ความสามารถในการปรับเปลี่ยน:

    • การออกแบบที่เหมาะสมสามารถตอบโจทย์ความต้องการการใช้งานเฉพาะอย่างยิ่ง ทําให้มีการวางแผนและการวางส่วนประกอบที่แตกต่างกันได้
  8. ความทนทาน:

    • PCBs HDI ถูกสร้างขึ้นเพื่อทนทานกับแรงกดดันทางสิ่งแวดล้อม, รับประกันความน่าเชื่อถือในการใช้งานที่ต้องการ.
  9. การปฏิบัติตามกฎหมาย:

    • ออกแบบมาเพื่อตอบสนองมาตรฐานอุตสาหกรรมสําหรับความปลอดภัยและการทํางาน, การรับประกันการทํางานที่น่าเชื่อถือในการใช้งานความแม่นยําที่หลากหลาย
  10. ความสะดวกในการเข้าร่วม:

    • สอดคล้องกับส่วนประกอบและเทคโนโลยีที่หลากหลาย ทําให้สะดวกต่อการนําลักษณะที่ทันสมัยเข้าสู่อุปกรณ์ความแม่นยํา





FAQ

คําถามที่ 1: อะไรคือสิ่งที่จําเป็นสําหรับข้อเสนอราคา?
คําตอบ:
PCB: QTY, Gerber file และความต้องการทางเทคนิค ((วัสดุ/การบํารุงผิว / ความหนาของทองแดง/ความหนาของแผ่น,...)
PCBA: ข้อมูล PCB, BOM, ((เอกสารการทดสอบ...)

Q2: คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
คําตอบ:
ไฟล์ PCB Gerber
รายการ BOM สําหรับ PCB
วิธีการทดสอบสําหรับ PCBA


Q3: ไฟล์ของฉันปลอดภัยไหม?
คําตอบ:
เอกสารของคุณถูกเก็บไว้อย่างปลอดภัย เราปกป้อง IP ของลูกค้าของเราตลอดกระบวนการ เอกสารจากลูกค้าทั้งหมดไม่เคยถูกแบ่งปันกับบุคคลที่ 3

Q4: วิธีการจัดส่งคืออะไร?
คําตอบ:

เราสามารถนําเสนอ FedEx / DHL / TNT / UPS สําหรับการจัดส่ง. นอกจากนี้, วิธีการจัดส่งที่ลูกค้าให้เป็นที่ยอมรับ.

Q5: วิธีการชําระเงินคืออะไร?
คําตอบ:
การโอนโทรเลขล่วงหน้า (ล่วงหน้า TT, T / T), PayPal ถูกยอมรับ

ครับคําอธิบายสินค้าครับ

รายละเอียด
ชั้น PCB: 1-42ชั้น
วัสดุ PCB CEM1, CEM3, Rogers, FR-4, FR-4 Tg สูง, แอลูมิเนียมเบส, ไม่มีฮาโลเจน
ขนาดแผ่น PCB สูงสุด: 620mm*1100mm
ใบรับรอง PCB: สอดคล้องกับกฎหมาย RoHS
ความหนา PCB: 1.6 ± 0.1 มิลลิเมตร
ความหนาของทองแดงนอกชั้น: 00.5-5oz
ความหนาของชั้นใน ทองแดง: 0.5-4oz
PCB ความหนาสูงสุดของแผ่น: 6.0 มม.
ขนาดรูขั้นต่ํา: 0.20 มิลลิเมตร
ความกว้างเส้นขนานขั้นต่ํา/พื้นที่: 3/3มิล
ขั้นต่ํา S / M Pitch: 0.1mm ((4mil)
ความหนาของแผ่นและอัตราการเปิด: 30:1
ขั้นต่ําหลุมทองแดง: 20μm
โฮเล ดิอา ความอดทน ((PTH): ± 0.075mm ((3mil)
หุบปาก ความอดทน ((NPTH): ± 0.05 มิลลิเมตร (2 มิล)
การเบี่ยงเบนตําแหน่งรู: ± 0.05 มิลลิเมตร (2 มิล)
ความอดทนในรูปแบบ: ± 0.05 มิลลิเมตร (2 มิล)
หน้ากากผสม PCB: สีดํา สีขาว สีเหลือง
พื้นผิว PCB จัด: HASL ไม่มีหมึก, ENIG ลงนม, เซ็นเคมี, ทองแฟลช, OSP, นิ้วทอง, เปลือก, เงินลงนม
ตํานาน: สีขาว
การทดสอบแบบ E: 100% AOI, X-ray, การทดสอบเครื่องบิน
รูปแบบ: เส้นทางและสกอร์/V-cut
มาตรฐานการตรวจสอบ: IPC-A-610CCLASSII รายละเอียดการใช้งาน
ใบรับรอง: UL (E503048),ISO9001/ISO14001/IATF16949
รายงานที่ออก: การตรวจสอบสุดท้าย, E-test, การทดสอบความสามารถในการผสม, Micro Section และอื่น ๆ
